Описание Семь печатей TSS - 203-4T

Сетевой контроллер Семь печатей TSS - 203-4T для подключения 4 считывателей кода с интерфейсом Touch Memory (iButton) и другого оборудования 4 точек доступа (дверей, турникетов и т.п.).

Функциональные возможности Семь печатей TSS - 203-4T

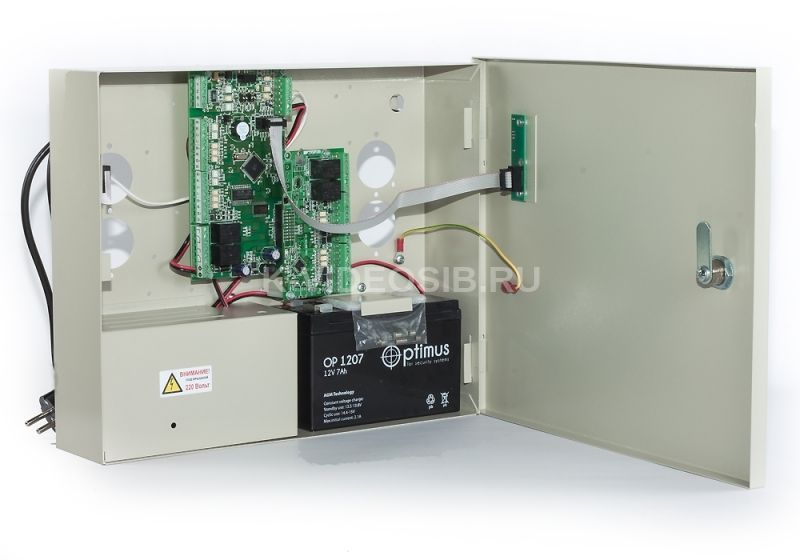

• В металлическом корпусе с блоком питания от сети 220 В (50 Гц) и аккумулятором (7 Ач).
• Энергозависимая память с плавающим соотношением количества сохраняемых событий и кодов идентификаторов (1530 кодов (max) + 1270 событий, либо 1950 событий (max) + 255 кодов).
• 4 релейных выхода (до 36 В, до 2 А).
• Загрузка кодов идентификаторов ("электронных ключей") в память и программирование контроллера осуществляется без подключения к компьютеру – с помощью "мастер-ключа".

Технические характеристики Семь печатей TSS - 203-4T

• Число подключаемых считывателей: 4 (Интерфейс TOUCH MEMORY)
• Число выходов на исполнительные устройства (реле): 4 (Максимальное коммутируемое напряжение 36 V. Максимальный коммутируемый ток 2 А.)
• Число датчиков двери: 4 (Нормально-замкнутые)
• Число кнопок RTE (запрос на выход): 4 (Нормально-разомкнутые)
• Возможность расширения подключаемых пунктов прохода: Нет
• Емкость памяти кодов ключей: 1530
• Емкость памяти событий: 1930
• Тип памяти: Энергозависимая
• Вход для подключения реле пожарной сигнализации: Есть (Для разблокировки замков.)
• Сетевой режим: Есть (Под управлением сервера СКУД)
• Автономный режим: Есть (Как аварийный (при разрыве связи с сервером))
• Автономный режим с программированием от мастер карты: Есть (Как постоянный (программированием от мастер карты).)
• Специальные настройки автономного режима: Есть («Лифт», «Запрет безусловного включения реле от кнопки RTE», «Инверсия входа RTE», «Инверсия входа датчика двери», «Изменённая длина считываемого кода ключа», «Аварийное свечения светодиода считывателя», «Турникет» и другие.)
• Возможность доработки внутреннего ПО контроллера: Есть (По ТЗ заказчика.)
• Аварийная диагностика: Есть (аппаратная и программная) (Вскрытие крышки корпуса. Пропадание входного напряжения 220 V. Разряд аккумулятора ниже допустимого (12 V).)
• Интерфейс межконтроллерной линии: RS422 (Кабель UTP 4x2x0,5 кат. 5е.)
• Интерфейс подключения к ПК: RS232/USB/IP (Через дополнительные интерфейсные модули.)
• Число контроллеров на линии: До 20 контроллеров на линии. (До 15 – 20 контроллеров при подключении через. Bit 4.3 СОМ. До 10 – 12 контроллеров при подключении через. Bit 4.3 USB. До 2 – 3 контроллеров при подключении через. TSS-Ethernet.)
• Максимальная длина интерфейсной линии, м: 1200 (Для удлинения линии используется Репитер Bit 4.4.)
• Скорость связи, бод: 9600/19200 (По умолчанию 19200.)
• Интерфейс считывателей: TOUCH MEMORY (Длина кабеля типа UTP (строго неэкранированного) до считывателя не более 150 м.)
• Аккумулятор: 12 V, 7 A/h (Входит в комплект поставки.)
• Напряжение питания контроллера: ~220 V (Встроенный стабилизированный блок питания ~110 — 240 V)
• Напряжение питания платы: DC 11,5 — 16 V
• Рабочая температура, °C: +5°C до +45°C
• Относительная влажность воздуха, %: До 98
• Тип клемм: Под винт
• Тип корпуса: Металл
• Вес контроллера, кг: 4,0 (Без аккумулятора)
• Размеры контроллера, мм: 355x295x95
• Вес в упаковке с аккумулятором, кг: 6,1 — 6,3
• Размеры в упаковке, мм: 375x335x150 (Картонная 4-х клапанная склейка)
• Фирма-производитель: ООО «Компания Семь Печатей»
• Страна-производитель: Россия
