Описание Сибирский арсенал ВС-ПК ВЕКТОР-120

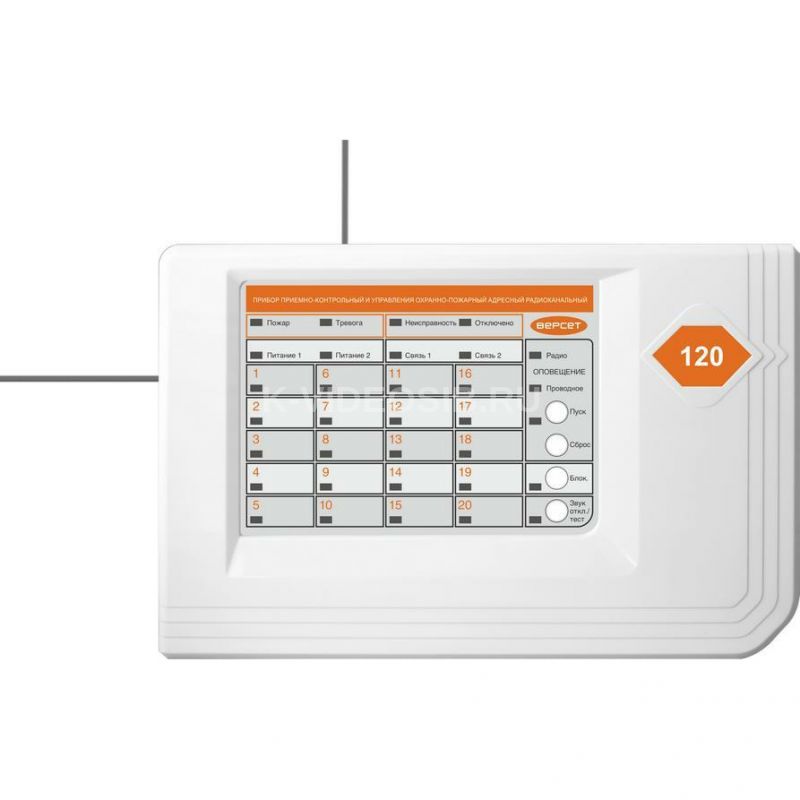

Прибор приемно-контрольный охранно-пожарный радиоканальный ВС-ПК ВЕКТОР-120.

Прибор «ВС-ПК ВЕКТОР-120» предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Прибор работает как автономно, так и совместно с пультовой системой, системой передачи извещений ВЕТТА-2020. Прибор «ВС-ПК ВЕКТОР-120» входит в семейство радиоканальных приемно-контрольных приборов ВС-ВЕКТОР-АР.

Особенности

• Прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства). Общее количество радиоканальных оповещателей, подключаемых к прибору – до 24.
• Прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон. Прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели. Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью обмена данными по радиоканалу на частоте 433 МГц.
• В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений. Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
• Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
• Возможность подключения к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану. Наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий.
• Управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020.
• Прибор ведет электронный журнал событий. При автономной работе прибора журнал доступен с помощью компьютерной программы и устройства регистрации событий (УРС), а при работе в составе системы ВЕТТА-2020 — с помощью средств пульта.
• У прибора простой и удобный интерфейс для пользователя, настройка прибора не вызывает затруднений.

Технические характеристики Сибирский арсенал ВС-ПК ВЕКТОР-120

• Количество адресных зон охраны 20
• Общее количество радиоканальных извещателей различных типов, радиоканальных оповещателей различных типов, радиоканальных тревожных и сигнальных кнопок на один прибор, не более, шт. 64
• Максимальное количество радиоканальных оповещателей на один прибор, шт. 24
• Общее количество радиоканальных брелков, паролей кодонаборных панелей и электронных ключей ТМ на один прибор, не более, шт. 80
• Максимальная дальность связи радиоустройств с прибором на открытой местности, м до 600
• Количество интерфейсов RS-485, шт. 1
• Максимальная длина линии связи RS485 при площади сечения проводов 0,2 мм2, м до 1000 Количество событий, сохраняемых в журнале событий прибора, шт. 10000
• Количество реле прибора 4

Параметры реле 1, реле 2:

• коммутируемое напряжение переменного тока, не более, В 250
• коммутируемое напряжение постоянного тока, не более, В 24
• коммутируемый ток, не более, А 3

Параметры реле 3, реле 4:

• коммутируемое напряжение переменного тока, не более, В 240
• коммутируемое напряжение постоянного тока, не более, В 100
• коммутируемый ток, не более, А 0,1

• Напряжение питания прибора, В от 10,5 до 15
• Ток, потребляемый прибором в рабочем режиме, без учета потребления внешними проводными оповещателями, не более, мА 100
• Суммарный ток по выходам «-ЛАМПА», «-ЗВУК», не более, мА 200
• Диапазон рабочих температур, °C от -30 до +55
• Степень защиты от воздействия окружающей среды IP40
• Масса, не более, кг 0,6
• Габаритные размеры, не более, мм 254х165х39
• Срок службы, лет 10
