Описание Сигма-ИС ИСМ-220 исп.08-4

Исполнительный модуль Сигма-ИС ИСМ-220 исп.08-4 для промышленных и специальных объектов предназначен для работы в двухпроводном адресном шлейфе БЦП исп.7 или в адресном шлейфе сетевого контроллера СКАУ-03, подключаемого по интерфейсу RS-485 к БЦП исп.8. Исполнительный модуль Сигма-ИС ИСМ-220 исп.08-4, содержит два переключающих реле, позволяющие подключать устройства оповещения и исполнительные устройства пожарной (охранной) автоматики с напряжением питания переменного тока (40 – 220) В, 50 Гц или постоянного тока (10 – 40) В. Выходы подключения исполнительных устройств контролируются на обрыв, как во включенном, так и в выключенном состоянии.

Дополнительно имеются два безадресных шлейфа сигнализации (ШС 1, 2) для подключения датчиков (извещателей) с нормально-замкнутыми (нормально- разомкнутыми) контактами. К клеммам ШС1 возможно подключение считывателя типа «Touch Memory».

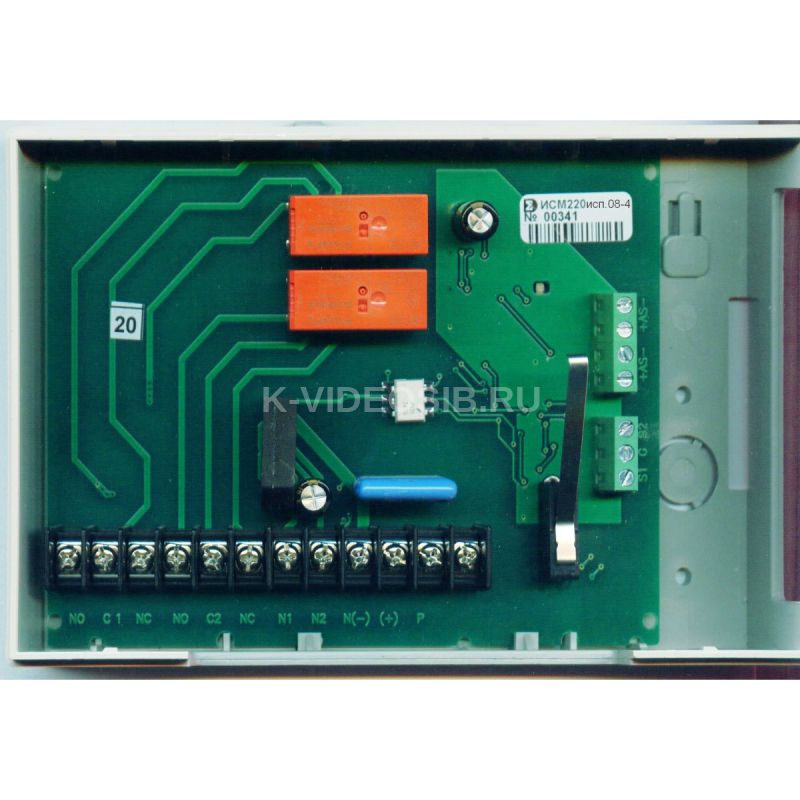

Схема Сигма-ИС ИСМ-220 исп.08-4

Технические характеристики Сигма-ИС ИСМ-220 исп.08-4

• Напряжение питания от адресного шлейфа
• Ток потребления, не более, мА 0,2
• Число релейных выходов (с контролем цепей) 2
• Тип контактов релейных выходов переключающий
• Диапазон коммутируемого напряжения переменного тока выхода, В 160...260
• Диапазон коммутируемого напряжения постоянного тока выхода, В 11...50
• Коммутируемый ток выхода, не более , А 3
• Степень защиты оболочки IP20
• Диапазон рабочих температур, С (минус 10 … +55)
• Габаритные размеры, мм, не более 170x112x35
• Масса, кг, не более 0,030
