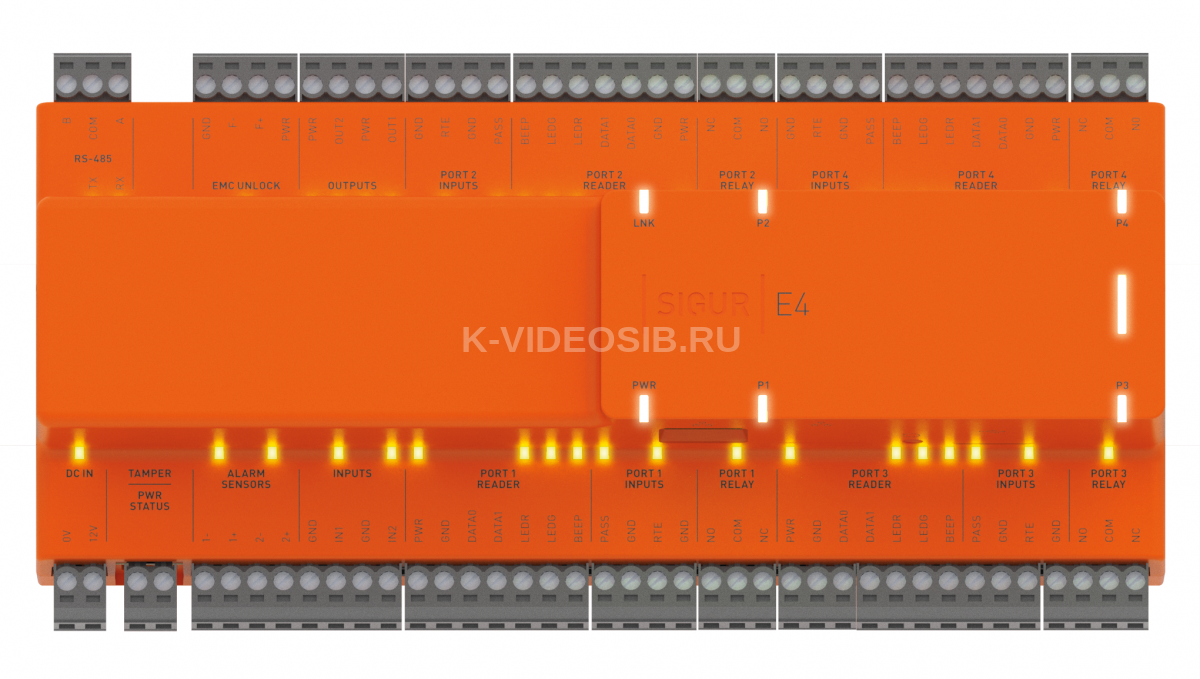

Описание Sigur E4 Lite

Сетевой контроллер Sigur E4 Lite — это флагманское устройство обновлённой линейки контроллеров для систем контроля и управления доступом (СКУД), предназначенное для управления до четырёх точек прохода различного типа. Контроллер поддерживает работу с дверями, турникетами, шлагбаумами и воротами, при этом тип точек может комбинироваться в рамках одного устройства — например, один контроллер может одновременно обслуживать две двери, один турникет и один шлагбаум, четыре турникета или любую другую комбинацию, что обеспечивает максимальную гибкость при проектировании комплексных систем безопасности на крупных объектах.

Расширенные возможности управления точками доступа. В отличие от младшей модели линейки, Sigur E4 Lite позволяет организовать контроль доступа на четырёх независимых точках прохода, что делает его идеальным решением для средних и крупных объектов: офисных центров, производственных площадок, логистических комплексов и образовательных учреждений. Поддержка комбинации различных типов исполнительных механизмов на одном контроллере снижает общую стоимость внедрения системы и упрощает её масштабирование.

Современные интерфейсы связи и поддержка считывателей. Контроллер оснащён интерфейсом Ethernet для связи с сервером системы и поддерживает подключение считывателей по нескольким протоколам: защищённый OSDP (до 8 устройств), классический Wiegand различной битности (26, 34, 36, 37, 42, 58) и Clock & Data (Omron 5 bit, Magstripe Track II). Благодаря поддержке OSDP возможно организовать контроль доступа в обоих направлениях для всех четырёх точек прохода, а также использовать расширенные функции считывателей: шифрование трафика, настройку индикации и централизованное обновление прошивок без демонтажа оборудования.

Многоуровневая защита данных и кибербезопасность. При использовании контроллера Sigur E4 Lite обеспечивается комплексная защита информации на всех этапах передачи: данные между контроллером и сервером шифруются по протоколу DTLS/SSL/TLS, а при использовании считывателей с поддержкой OSDP шифруется также трафик на участке «считыватель–контроллер». Дополнительно реализована функция автоматического обновления ключей безопасности на считывателях в соответствии с политиками организации, что особенно важно при работе с защищёнными областями карт Mifare и предотвращает риски клонирования идентификаторов.

Охранные функции и интеграция с системами безопасности. Контроллер позволяет подключить до 10 неадресных охранных датчиков (тип подключения: открытый коллектор или сухой контакт) через две двухпроводные линии, что даёт возможность организовать полноценную охранную сигнализацию с автоматическими реакциями на тревожные события: открытие двери в неположенное время, попытка несанкционированного доступа, срабатывание датчика движения и другие. Также предусмотрена гальванически развязанная двухпроводная линия для интеграции в шлейф пожарной сигнализации: при срабатывании пожарной системы обеспечивается разрыв шлейфа, подключённого к контроллеру, что гарантирует корректное аварийное разблокирование всех точек прохода в соответствии с требованиями нормативных документов.

Интеграция в корпоративную IT-инфраструктуру. Контроллеры Sigur E4 Lite разработаны с учётом требований современных сетевых стандартов: поддержка протокола DHCP позволяет автоматически присваивать IP-адреса новым устройствам, упрощая ввод оборудования в эксплуатацию на крупных объектах с разветвлённой сетевой инфраструктурой, а совместимость со стандартным протоколом SNMP обеспечивает централизованный мониторинг состояния контроллера через системы типа Zabbix, PRTG или другие платформы — от уровня напряжения питания и температуры корпуса до статуса всех входов, выходов и подключённых считывателей.

Надёжность и устойчивость к экстремальным условиям. Устройство предназначено для работы в расширенном температурном диапазоне от –40 °C до +50 °C, что позволяет использовать его в неотапливаемых помещениях, на удалённых объектах, складах, телекоммуникационных вышках и других инфраструктурных объектах даже в условиях сурового климата. Корпус из ABS-пластика имеет класс защиты IP20, а все интерфейсы оснащены комплексной защитой: от перенапряжения, переполюсовки, перегрузок, а линия Ethernet имеет полную гальваническую развязку, что обеспечивает стабильную работу устройства при воздействии электромагнитных помех и скачков напряжения в сети.

Простота монтажа, настройки и обслуживания. Контроллер устанавливается на стандартную DIN-рейку ТН35, что упрощает его размещение в электрощитах, серверных шкафах и специализированных боксах. Съёмные клеммники позволяют заранее подготовить подключение периферийного оборудования и ускорить процесс монтажа на объекте, а расширенная светодиодная индикация даёт возможность быстро диагностировать правильность подключения, состояние батареи, сетевую активность и работоспособность устройства без использования дополнительного оборудования. Габаритные размеры контроллера составляют 215×90×60 мм, что обеспечивает компактное размещение даже при установке нескольких устройств в одном шкафу.

Электропитание и энергоэффективность. Контроллер питается от источника постоянного тока напряжением 10–15 В, потребляемый ток не превышает 300 мА, максимальная потребляемая мощность — 4,5 Вт. Такой уровень энергопотребления позволяет использовать устройство в системах с резервным питанием, снижает нагрузку на источники бесперебойного питания и обеспечивает длительную автономную работу при использовании аккумуляторных батарей.

Расширенные возможности при использовании с экосистемой Sigur. При совместном использовании со считывателями Sigur, оснащёнными RGB-подсветкой и широкополосным динамиком, контроллер позволяет настраивать гибкие визуальные и звуковые реакции на события системы — в том числе не связанные напрямую с контролем доступа. Например, считыватель может напоминать пользователю о необходимости снять помещение с охраны, сигнализировать о тревожном событии уникальной цветовой индикацией или воспроизводить голосовые сообщения. Централизованное обновление прошивок и настроек индикации всех подключённых считывателей выполняется по команде от контроллера, без необходимости демонтажа устройств и ручного вмешательства.

Поддержка дополнительного периферийного оборудования. К контроллеру можно подключать датчики проезда, светофоры, цифровые табло, алкотестеры, кнопки выхода, сирены и другие периферийные устройства без необходимости приобретения дополнительных лицензий, плат сопряжения или промежуточных адаптеров. Это снижает общую стоимость внедрения системы, упрощает её конфигурацию и позволяет создавать комплексные решения «под ключ» на базе единой платформы.

Документация, сертификация и соответствие стандартам. На контроллер Sigur E4 Lite доступна полная техническая документация, включая описание и инструкцию по эксплуатации. Устройство имеет декларацию о соответствии требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и сертификат соответствия Правительства РФ от 26 сентября 2016 г. № 969, что подтверждает его соответствие требованиям безопасности и качества для использования на территории Евразийского экономического союза и позволяет применять контроллер на объектах с повышенными требованиями к защите информации.

​​​​​​​

Технические характеристики Sigur E4 Lite

Управление доступом и считыватели

• Количество и тип точек доступа до 4 точек доступа двери, турникеты, ворота или шлагбаумы
• Интерфейс считывателей OSDP Wiegand различной битности (26, 34, 36, 37, 42, 58) Clock & Data (Omron 5 bit, Magstripe Track II)
• Количество считывателей до 8 по OSDP до 4 по Wiegand или Clock & Data

Интерфейсы связи

• Интерфейс связи с сервером Ethernet

Охранные и пожарные функции

• Подключение к пожарной сигнализации Двухпроводная линия, гальванически развязанная для подключения нескольких контроллеров к одному шлейфу пожарной сигнализации. Сигнализация при срабатывании должна обеспечить разрыв шлейфа, подключенного к контроллерам.
• Подключение шлейфа охранной сигнализации 2 двухпроводных линии
• Подключение датчиков до 10 датчиков открытый коллектор, сухой контакт

Электропитание и защита

• Напряжение питания 10...15 В
• Потребляемый ток не более 300 мА
• Потребляемая мощность не более 4,5 Вт
• Цепи защиты контроллера Защита от перенапряжения и переполюсовки Полная гальваническая развязка линии Ethernet Защита всех входных и выходных интерфейсов от перегрузок и перенапряжений

Физические параметры и условия эксплуатации

• Класс защиты IP20
• Температурный режим от -40 до +50 °C
• Материал корпуса ABS-пластик
• Способ установки DIN-рейка ТН35
• Габаритные размеры 215×90×60 мм
