Описание СКИЗЭЛ Гюрза-035ПЗ исп. 1

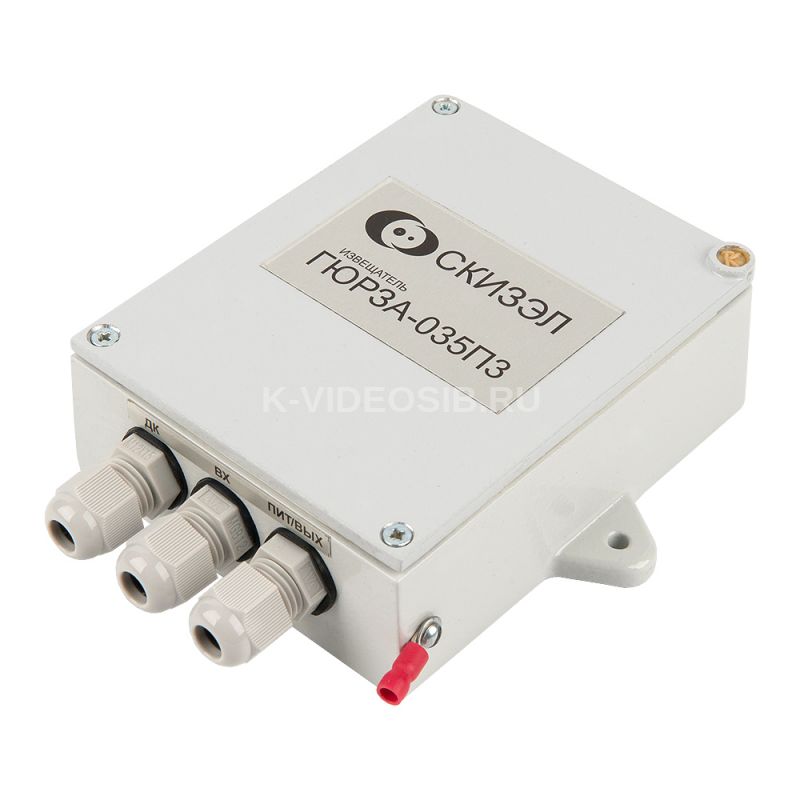

Гюрза-035ПЗ исп.1 Извещатель охранный периметровый трибоэлектрический. Одна зона охраны. Извещатель состоит из блока обработки сигналов, чувствительного элемента, муфты переходной, устройства оконечного и соединительного кабеля.

Принцип действия

Чувствительный элемент (ЧЭ) – трибоэлектрический кабель жестко крепится к заграждению. Нарушитель, преодолевая заграждение, независимо от способа преодоления, деформирует заграждение, соответственно деформируется и ЧЭ. Внутри ЧЭ за счет трения жил о поясную изоляцию возникает электрический заряд, являющийся входным сигналом для блока обработки сигналов. Извещатель формирует «Тревогу» в виде размыкания контактов выходного оптореле. Совместим с любой приемно-контрольной аппаратурой.

​​​​​​​Особенности:

- высокая помехозащищенность при высокой обнаружительной способности; при условии корректного монтажа в соответствии с Руководством по эксплуатации можно добиться практически полного отсутствия ложных срабатываний;

- возможность применения в условиях сильных электромагнитных полей (под ЛЭП 750 кВ), при действии сильных фоновых вибраций (в непосредственной близости железных дорог);

возможность применения при низких температурах (до минус 65 ОС) без подогреваемого шкафа, при низком энергопотреблении (ток потребления 1,5 мА), возможен «холодный старт»;

- простота настройки и эксплуатации;

- высокая надежность. Гарантийный срок эксплуатации – 8 лет, срок эксплуатации – 16 лет.

В стандартный комплект поставки извещателя входят:

– блок обработки сигналов (БОС) – 1 шт.;

– муфта переходная – 1 компл.;

– устройство оконечное УО-001 – 1 компл.;

– кабель соединительный РК 50-2-16 – 5 м.;

– паспорт – 1 экз.

Технические характеристики СКИЗЭЛ Гюрза-035ПЗ исп. 1

- количество зон охраны - 1; - вероятность обнаружения – 0,98; - тип чувствительного элемента – трибоэлектрический кабель (ТППэп-10П SKICHEL или ТППэп-5П SKICHEL); - максимальная длина ЧЭ – 500 м; - максимальная длина зоны охраны (определяется конструкцией заграждения): - по сигнализационному козырьку (ЧЭ – в одну линию) – до 500 м - по полотну заграждения (ЧЭ – в две линии) – до 250 м - по полотну заграждения (ЧЭ – в три линии) – до 160 м - диапазон рабочих температур - от минус 65 до +70 0С; - напряжение питания – от 8 до 36 В; - ток потребления – 1,5 мА (в режиме настройки – до 3,5 мА).
