Описание Smartec ST-EL140L-SL

ST-EL140L-SL – электромагнитный замок СКУД, имеет силу удержания 140–150 кг и подходит для легких одностворчатых дверей, установленных внутри помещений. За счет того, что при отключении питания дверь находится в разблокированном состоянии, он может применяться, в том числе, на дверях эвакуационных выходов. Благодаря универсальности питания замка – 12 или 24 В постоянного тока – обеспечивается гибкость монтажа и снижение потерь напряжения. Кроме того, ST-EL140L-SL оснащен индикацией состояния и механизмом для предотвращения «залипания», а также может дополняться адаптерами для различных типов дверей.

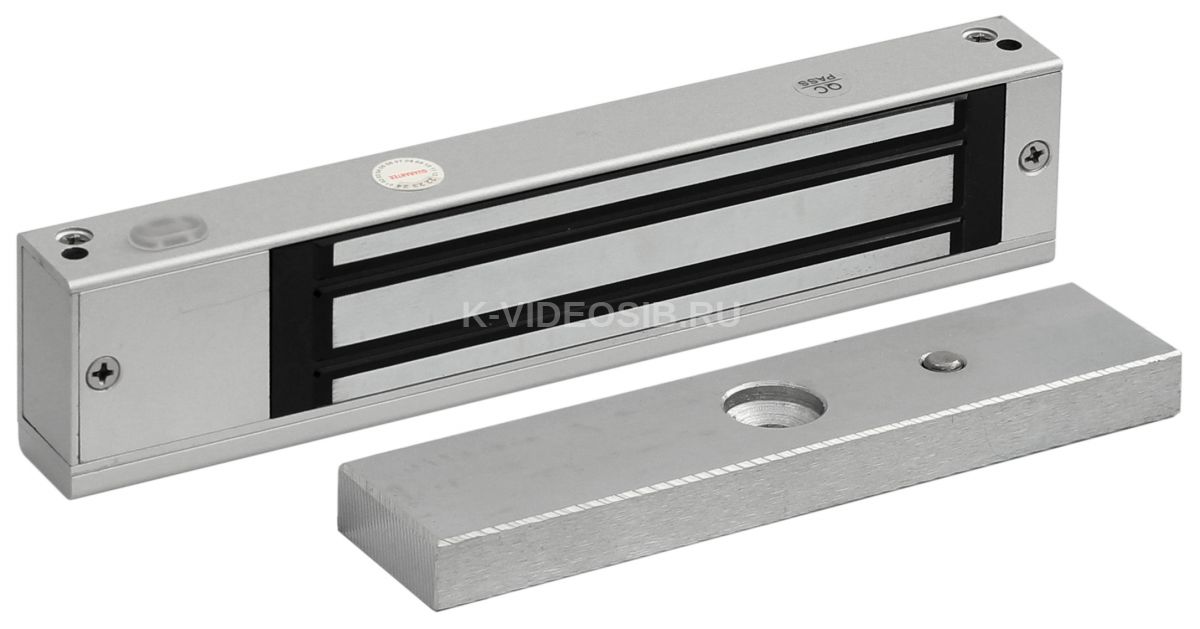

Как и другие подобные устройства запирания дверей СКУД, замок электромагнитный ST-EL140L-SL включает в себя электромагнит, который крепится на дверной коробке, и металлическую ответную пластину, монтируемую на дверную створку. Данный замок обеспечивает силу удержания в диапазоне 140–150 кг и используется на легких одностворчатых дверях внутри помещений, например, в офисах, административных зданиях, учебных заведениях, а также в составе СКУД других объектов с обычными требованиями к безопасности. Также он может использоваться для оснащения эвакуационных выходов, поскольку в случае отключения питания приводит створку в незапертое состояние.

Простота работы и отсутствие «залипания» Принцип, по которому работает электромагнитный замок СКУД ST-EL140L-SL, довольно прост. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину-якорь, установленную на двери. В случае отсутствия питающего напряжения это поле исчезает, замок разблокируется, и створки можно свободно открыть.

При этом одноцветная световая индикация обеспечивает визуализацию различных состояний электромагнитного замка: СИД не горит – нет питания, красный сигнал – питание подано. Для преодоления остаточной намагниченности, вызывающей «залипание» замка после снятия напряжения, в конструкции ST-EL140L-SL предусмотрено специальное цинковое покрытие якоря совместно с пружинным механизмом.

Универсальное питание замка Этот электромагнитный замок СКУД может работать как от 12 В, так и от 24 В постоянного тока, что имеет ряд преимуществ. Во-первых, это позволяет замку иметь более гибкие условия эксплуатации и совместимость с разными системами безопасности и блоками питания. Во-вторых, при питании 24 В потребление тока ниже, чем при 12 В, что уменьшает потери напряжения на проводах, снижает нагрев и позволяет использовать кабели меньшего сечения, соответственно, упрощает монтаж и увеличивает ресурс системы. Поскольку использование питания 24 В снижает падение напряжения по длине проводки, ззамок стабильно работает даже при удаленности источника питания.

Наличие опциональных адаптеров При необходимости электромагнитный замок СКУД можно доукомплектовать одним из имеющихся в наличии адаптеров: ST-BR140L – для крепления электромагнитных замков на двери, открывающиеся наружу, когда ширина дверной коробки не допускает непосредственный монтаж замка; ST-EL140BLC-SL – имеет аналогичный ST-BR140L функционал. Кроме того, адаптер обеспечивает возможность регулировки выноса замка от двери, а его крышка позволяет скрыть монтажные элементы и проводку; ST-BR140Z – для крепления якоря замка на двери, открывающиеся внутрь; ST-EL140BI-SL – для монтажа якоря замка на двери без сверления сквозного отверстия; ST-EL140BU-SL –  для крепления якоря замка на стеклянной двери толщиной 10–15 мм.

Технические характеристики Smartec ST-EL140L-SL

Сила удержания: 140–150 кг Напряжение питания: 12/24 В (DC) Потребляемый ток: 400/200 мА Мониторинг: Нет Диапазон рабочих температур: От -10 до +55 °С Диапазон рабочей влажности: 10%–90% Материал: Анодированный алюминий Габариты: 190 х 36 (+5) х 23 мм (замок), 145 х 33 х 13 мм (якорь)
