Описание Smartec ST-EL500MLD

ST-EL500MLD – сдвоенный электромагнитный замок для установки на двустворчатые двери, контролируемые СКУД, а также на двери эвакуационных выходов. Он состоит из двух зеркально выполненных частей, каждая из которых удерживает створку в закрытом состоянии при усилиях на отрыв до 500 кг. Датчики Холла, встроенные в обе части электрозамка, позволяют выполнять мониторинг его состояния, специальные релейные выходы обеспечивают информирование о тревоге при попытке взлома устройства, а особая конструкция обеспечивает преодоление остаточной намагниченности. При использовании опциональных адаптеров можно монтировать этот электромагнитный замок на двери, открывающиеся внутрь или наружу, а также выполненные из стекла.

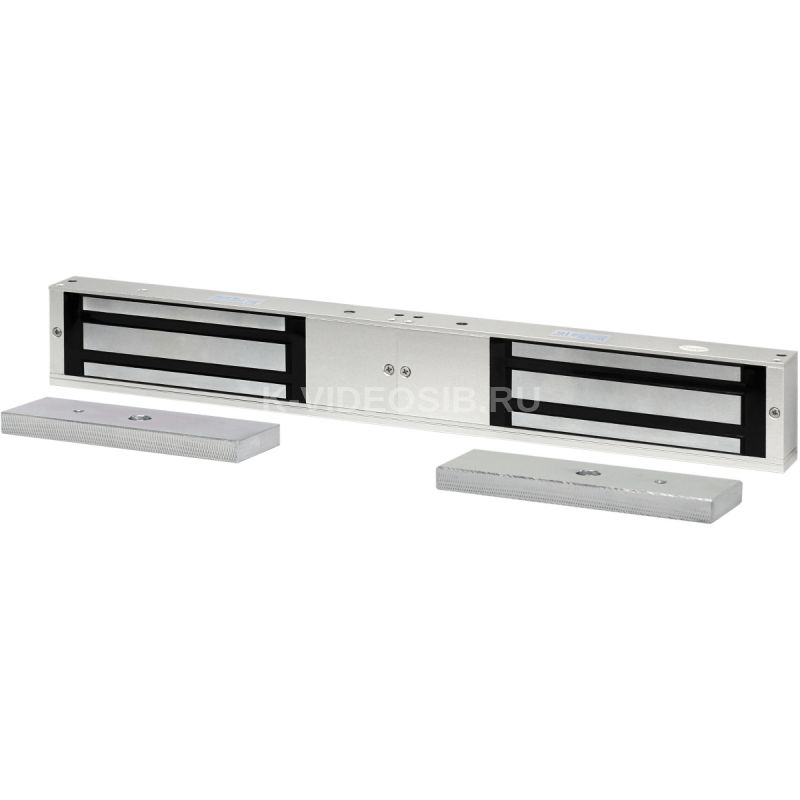

Конструктивно ST-EL500MLD состоит из двух зеркально выполненных электрозамков, включающих в себя электромагнит, который крепится на дверной коробке, и металлическую ответную пластину, монтируемую на дверную створку. Этот сдвоенный электромагнитный замок подходит для установки на двустворчатые двери помещений с обычными требованиями к безопасности, например, в офисах, промышленных зданиях, супермаркетах и др., и обеспечивает силу удержания 2х500 кг.

Также он может использоваться для оснащения эвакуационных выходов, поскольку в случае отключения питания приводит створку в незапертое состояние. Для работы в составе СКУД электромагнитный замок необходимо подключить к управляющему выходу контроллера. Если планируется раздельное управление створками двустворчатой двери, то каждая из двух частей замка подключается к отдельному выходу.

Механика работы ST-EL500MLD Принцип, по которому работает любой замок электромагнитный, сдвоенный или одиночный, весьма прост. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину, установленную на двери. В случае отсутствия питающего напряжения это поле исчезает, замок разблокируется, и створки можно свободно открыть. Для преодоления остаточной намагниченности, вызывающей «залипание» замка после снятия напряжения, в конструкции ST-EL500MLD предусмотрено специальное цинковое покрытие якоря замка совместно с пружинным механизмом.

Мониторинг состояния устройства и СИД индикация Для контроля своего состояния данный сдвоенный электромагнитный замок оснащен двумя датчиками Холла – по одному на каждую створку, которые реагируют на магнитное поле, создаваемое катушкой индуктивности замка. Реле, которым управляет микросхема датчика Холла, срабатывает при наличии магнитного потока, т.е. когда дверь закрыта и якорь притянут к электромагниту. Данное реле может быть подключено к внешней системе сигнализации, а «снятый» с него сигнал информирует систему доступа о том, что ST-EL500MLD находится не под напряжением или повреждена линия электропитания.

Кроме того, при снижении силы прижима якоря к электромагниту, датчик Холла сигнализирует о взломе устройства. Такая ситуация возможна, например, если злоумышленники намеренно повредили рабочую поверхность якоря замка для облегчения несанкционированного проникновения в защищаемое помещение. При этом двухцветная светодиодная индикация, которой оснащен этот сдвоенный электромагнитный замок, обеспечивает визуализацию различных состояний устройства: не горит – нет питания, красный – якорь не прижат или плохой прижим, зеленый – нормальный прижим якоря.

Наличие опциональных адаптеров Как и многие другие замки линейки Smartec, это устройство можно установить на двери, открывающиеся наружу или внутрь. В первом случае используется L-адаптер, а во втором – адаптер Z. При необходимости можно приобрести адаптер U-образной формы и смонтировать сдвоенный электромагнитный замок на стеклянную дверь толщиной 10−20 мм. Стоит упомянуть, что в наиболее ответственных точках прохода электрозамок следует дополнить механическим или электромеханическим запирающим устройством, поскольку при отключении электропитания створка приводится в незапертое положение.

ОСНОВНОЕ

Сила удержания 2x500 кг Универсальное питание 12 или 24 В пост. тока Сдвоенный электромагнитный замок – предназначен для двустворчатых дверей Двухцветная световая индикация Конструкция для преодоления остаточной намагниченности Релейный выход мониторинга прижима якоря и наличия питания Датчик Холла для мониторинга состояния замка Корпус замка из анодированного алюминия Адаптеры для монтажа на открывающиеся наружу или внутрь двери, а также на стеклянные двери

Технические характеристики Smartec ST-EL500MLD

Сила удержания:    2x500 кг Напряжение питания:    12 / 24 В (DC) Потребляемый ток:    1,1 / 0,55 А Мониторинг:    Реле: ОБЩ, НР, НЗ / 3 А, 30 В (AC/DC) Диапазон рабочих температур:    От -10 до +55 °С Диапазон рабочей влажности:    10%–90% Материал:    Анодированный алюминий Габариты:    534 х 67(+5) х 40 мм (замок электромагнитный сдвоенный), 185 х 61 х 15 мм (якорь, 2 шт.) Вес:    9,2 кг Опционально:    ST-BR500L – L адаптер для открывающихся наружу дверей ST-BR500Z – Z адаптер якоря для открывающихся внутрь дверей ST-BR500U – U адаптер якоря для стеклянных дверей 10−20 мм
