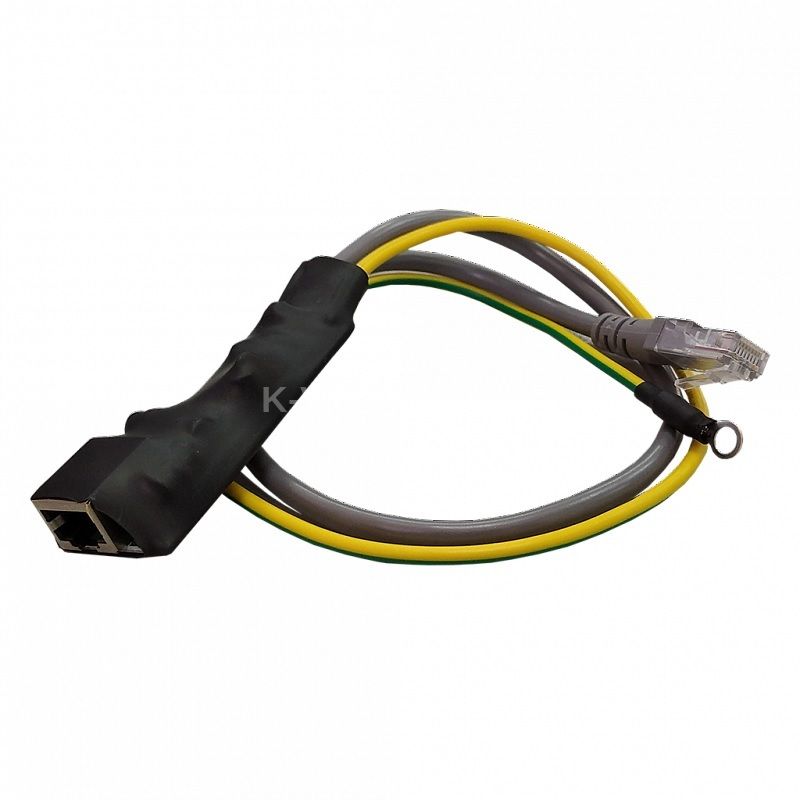

Описание Space Technology ST-SPD-01 (PoE)

Устройство грозозащиты предназначено для защиты Ethernet-портов и цепей дистанционного питания Power over Ethernet (48 Вольт) от помех в результате воздействия электрических разрядов и различных паразитных электромагнитных наводок.

Производитель рекомендует устанавливать устройства грозозащиты ST-SPD-01 на обоих концах кабельной линии и обязательно их заземлять. Сопротивление заземления должно быть не более 0.5 Ом, тогда блокирование электромагнитных помех будет максимально эффективным. Если длина кабельной линии не превышает 10 метров, наводками можно пренебречь. На более длинных цепях должна стоять надежная защита с качественным заземлением.

Устройство грозозащиты ST-SPD-01 рассчитано на эксплуатацию при перепадах температур от -45 до 45 градусов, оно легко выдерживает сильные морозы и жару. Защита от влаги и пыли соответствует IP30, поэтому при установке на открытом воздухе модель нужно устанавливать в герметичную монтажную коробку или шкаф.

Тип защищаемых портов: Ethernet 10/100Base-TX. Поддерживаемые PoE: IEEE 802.3af классы 0-4, IEEE 802.3at PoE+, Passive PoE (вар. А и В). Макс. напряжение линии: 68В. Время срабатывания: <10 нС. Макс. отводимый импульсный ток: 5КА (импульс 8/20 мкС)/1КА (импульс10/350 мкС). Ограничение перенапряжения, при скорости нарастания импульса 100В/мкС: 300В. Рабочая температура эксплуатации: От -45°C до 45°C, IP 30, 70х30х18мм. ВНИМАНИЕ!!! Заземление на объекте необходимо выполнить в соответствии с требованиями ПУЭ-7 п.7.1.67-7.1.88

Технические характеристики Space Technology ST-SPD-01 (PoE)

• Тип защищаемых портов Ethernet 10/100Base-TX

• Поддерживаемые PoE IEEE 802.3af классы 0-4, IEEE 802.3at PoE+, Passive PoE (вар. А и В)
• PoE варианты PoE вар.А/В
• Макс. напряжение линии 68В
• Время срабатывания <10 нС
• Макс. отводимый импульсный ток 5КА (импульс 8/20 мкС)/1КА(импульс10/350 мкС)
• Ограничение перенапряжения, при скорости нарастания импульса 100В/мкС 300В
• Рабочая температура эксплуатации От -45°C до 45°C
• Степень защиты IP 30
• Габаритные размеры 70х30х18мм.
