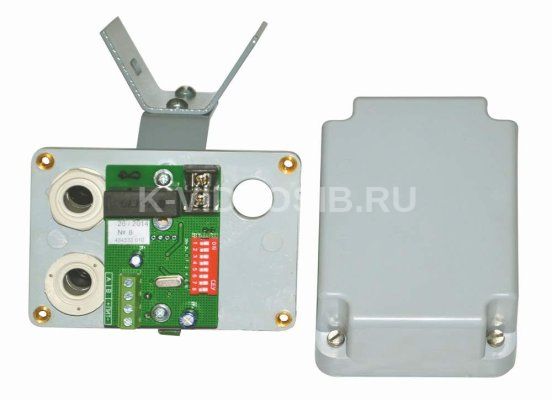

Описание СТ-ПЕРИМЕТР Блок реле БР СПДП.466233.000

СТ-ПЕРИМЕТР Блок реле БР СПДП.466233.000 предназначен для сопряжения посредством RS-485 комплекса СКОПА и вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 с системой охранного видеонаблюдения или интеграции в систему более высокого уровня.

БР подключается к пульту управления и индикации (ПУИ-32, ПУИ-272) из состава комплекса СКОПА или БОС вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 посредством интерфейса RS-485 и обеспечивает замыкание/размыкание 8 реле типа «сухой контакт» в соответствии с заданными тревожными событиями, что позволяет провести интеграцию с системой охранного видеонаблюдения или интеграцию в систему более высокого уровня.  В одну линию RS-485 может быть подключено до 4 блоков БР обеспечивающих работу 32 реле типа «сухой контакт» «сухих». При подключении БР к БОС извещателей СЕЧЕНЬ-02 или ВИБРОН-01 посредством RS-485 максимальное суммарное количество участков для двух флангов может составлять 32. При этом собственные выходные цепи ШС и индикаторы извещателя не используются.

Питание БР осуществляется источника постоянного тока напряжением от 5 до 30 В. Ток потребления БР не превышает 50 мА. Конструкция БР обеспечивает степень защиты IP 32 по ГОСТ 14254-96. БР рассчитан на непрерывный круглосуточный режим работы в условиях неотапливаемого помещения и сохраняет свои характеристики при температуре окружающей среды от минус 40 до плюс 65°С и относительной влажности воздуха до 98% при температуре 25°С. Размеры БР – 80х200х60 мм, масса – не более 0,3 кг.

Технические характеристики СТ-ПЕРИМЕТР Блок реле БР СПДП.466233.000

Коммутация цепи, шт.    до 8 Количество блоков в одной линии RS-485    до 4 Вида коммутации выходных реле    размыкание/замыкание Подключение к сети обмена посредством интерфейса RS-485    СКОПА, СЕЧЕНЬ-02, ВИБРОН-01 Максимальный коммутируемый ток, А    0,1 Максимальное коммутируемое напряжение, В    72 Диапазон рабочих напряжений питания, В    от 5 до 30 Ток потребления, не более, мА    50 Диапазон рабочих температур, 0 С    от минус 50 до 65 Степень защиты по ГОСТ 14254    IP32 Габаритные размеры, мм, не более    80х200х60 Масса, кг, не более    0,3 Средний срок службы, лет    8
