Описание STELBERRY F-114

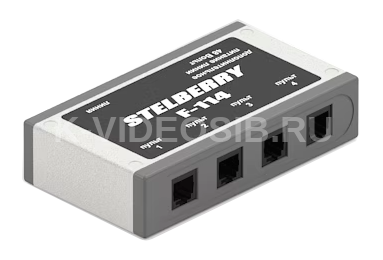

STELBERRY F-114 - 4-канальный аудиокоммутатор для пультов громкого оповещения STELBERRY серии F.

Аудиокоммутатор STELBERRY F-114 существенно расширяет возможности системы громкого оповещения STELBERRY. К аудиокоммутатору можно подключить до 4-х однозонных пультов F-700, F-701, F-702 и производить громкое оповещение и трансляцию музыки с разных мест. Питание коммутатора осуществляется от пультов громкого оповещения.

Преимущества:

• Возможность производить аудиотрансляцию и громкие объявления с любого из однозонных пультов STELBERRY серии F
• Подключение до 4-х пультов громкого оповещения
• Питание от пультов
• Возможность нарастить существующую систему громкого оповещения STELBERRY

Аудиокоммутатор имеет 4 разъёма для подключения пультов с разными приоритетами. Пульт с более высоким приоритетом при подаче громкого оповещения или включении музыкальной трансляции отключает пульты с более низкими приоритетами. У пульта, подключённого к первому разъёму высший приоритет, у второго ниже, у третьего ещё ниже. Самый низкий приоритет у пульта подключенного к четвёртому разъёму. Фоновую музыкальную трансляцию необходимо включать на пульте с самым низким приоритетом.

К разъёму «Линия» подключаются потолочно-настенные и рупорные громкоговорители STELBERRY. Дополнительный разъём для питания в аудиокоммутаторе обычно не используется, и предназначен для подключения внешнего источника питания +48 Вольт в случае, если пульты (или один из пультов) расположен на значительном расстоянии (от 500 метров и более) от аудиокоммутатора, а также, если линия громкоговорителей имеет большую протяженность или в линии размещено большое количество громкоговорителей.

Схема подключения 4-канального коммутатора STELBERRY F-114 простая и логичная. К коммутатору можно подключить от 1 до 4 пультов. К выходу коммутатора подключаются потолочно-настенные и рупорные громкоговорители STELBERRY. Питание коммутатора производится от пультов. Входы для пультов обладают разным приоритетом, поэтому фоновую музыкальную трансляцию необходимо включать на пульте с самым низким приоритетом. Расстояние от пультов до коммутатора может составлять до 1000 метров.

Технические характеристики STELBERRY F-114

Функционал  Коммутатор Выходная мощность (звуковая)    180 Вт Количество входов для пультов    4 Полоса пропускания аудиосигнала    30...21000 Гц Питание    48 В Потребление в дежурном режиме    25 мА Максимальное потребление    2,8 А Диапазон рабочих температур    +10...+50° С Габариты аудиокоммутатора    130х72х30 мм Вес аудиокоммутатора    180 г
