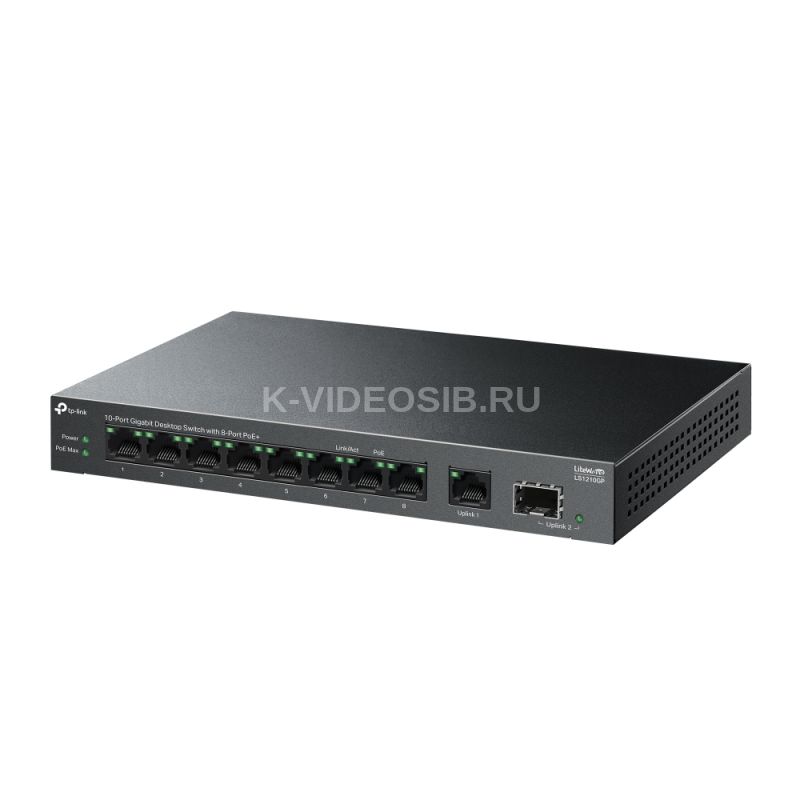

Описание TP-Link LS1210GP

TP-Link LS1210GP – это plug-and-play решение для тех, кому нужен одновременно гигабитный проводной сегмент, централизованное PoE-питание и волоконный uplink. Коммутатор располагает девятью портами 10/100/1000 Мбит/с, из которых восемь поддерживают стандарт IEEE 802.3at (PoE+) с выдачей до 30 Вт на порт, а совокупный бюджет PoE достигает впечатляющих 130 Вт. Кроме того, наличие SFP-слота позволяет подключить оптический модуль и создать высокоскоростной магистральный канал до ядра сети или ЦОД.

Главная идея: LS1210GP объединяет в одном компактном корпусе надёжность, скорость и гибкость развёртывания PoE-оборудования, оставляя девятый порт под uplink к маршрутизатору или другим свитчам.

Основные характеристики

• 9 × Gigabit Ethernet (RJ45) Порты 1–8: PoE+ (IEEE 802.3at) до 30 Вт на порт Порт 9: обычный LAN (без PoE) для uplink
• 1 × SFP-слот Поддержка оптических модулей 1000 Мбит/с (LC-коннектор) Дальность зависит от выбранного SFP-модуля (до 20 км и более)
• PoE-бюджет: 130 Вт
• Автосогласование скорости и дуплекса
• Auto MDI/MDIX
• Store-and-Forward Проверка CRC и фильтрация битых пакетов
• Energy-Efficient Ethernet (IEEE 802.3az) Снижение энергопотребления в режиме простоя и для коротких кабелей
• LED-индикаторы Power, PoE Status, Link/Act для портов RJ45 и SFP
• Компактный корпус Металлический настольный дизайн (260×120×30 мм) Крепёжные отверстия для настенного монтажа
• Бесшумная работа Без вентиляторов, подходит для студий и офисов

Преимущества TP-Link LS1210GP

1. Централизованное PoE+ питание Забыть про розетки у каждой камеры или точки доступа: восемь портов PoE+ запитывают ваши устройства прямо по витой паре.
2. Высокая пропускная способность Девять гигабитных портов обеспечивают пропускную способность до 18 Гбит/с без «узких мест», а SFP-порт расширяет возможности uplink до оптоволокна.
3. Простота развёртывания Plug-and-play без веб-конфигурации и сложных команд: подключили питание и кабели — и сеть заработала.
4. Надёжность передачи данных Store-and-Forward режим и Flow Control (IEEE 802.3x) устраняют коллизии и повторные передачи, гарантируя стабильность.
5. Энергоэффективность Технология IEEE 802.3az автоматически регулирует энергопотребление каждого порта в зависимости от длины кабеля и трафика.
6. Гибкое масштабирование Добавляйте к LS1210GP другие неуправляемые коммутаторы или управляемые PoE-свитчи, сохраняя единую доступность PoE на периферии.

Сценарии применения

• Системы видеонаблюдения До восьми PoE-камер через один коммутатор и один uplink через SFP-модуль к NVR/серверу.
• Малые и средние офисы Запитывайте IP-телефоны, точки доступа Wi-Fi и видеокамеры, соединяя их в единую сеть гигабитного класса.
• Гостевые зоны и точки доступа Обеспечьте питание и передачу данных на PoE-точки доступа без прокладки силовых кабелей.
• Учреждения образования Расширьте сеть для IP-камер и интерактивных панелей с централизованным питанием и данными.
• Smart Home и IoT Питайте центральные узлы «умного дома», видеокамеры и контроллеры по единому кабелю до 30 Вт.
• Выставки и конференции Быстро развёртывайте сеть PoE-устройств в павильонах, используя переносной настольный свитч.

Установка и эксплуатация

1. Распаковка и размещение – Установите LS1210GP на стол или закрепите на стене, используя комплектные крепёжные ушки. – Убедитесь в доступности розетки 220 В и сетевых кабелей.
2. Подключение питания – Вставьте адаптер питания 54 В ⎓ 2,5 A в DC-IN. – Индикатор Power загорится зелёным.
3. Подключение PoE-устройств – Вставьте Ethernet-кабель от PoE-камер, AP и телефонов в порты 1–8. – PoE Status LEDs покажут активное питание на каждом порту.
4. Uplink – Подключите порт 9 к маршрутизатору или магистральному свитчу. – Либо вставьте SFP-модуль в слот SFP и подключите оптоволокно.
5. Мониторинг – По светодиодам Link/Act контролируйте активность портов. – В случае сбоя питания PoE порты отключаются автоматически для защиты коммутатора.
6. Обслуживание – При необходимости удаляйте пыль сухой тканью. – Избегайте попадания влаги и прямых солнечных лучей на корпус.

Технические характеристики TP-Link LS1210GP

Модель LS1210GP Размещение На столе Коммутационная способность 20 Гбит/с Аппаратные характеристики Интерфейсы 9 портов RJ45 10/100/1000 Мбит/с (порты 1–8 поддерживают стандарты 802.3af/at), 1 порт SFP Вентиляторы Нет Физический разъём замка есть Скорость передачи пакетов 14,88 млн пакетов в секунду Производительность Размер кадра Jumbo 16 КБ Порты Количество портов RJ-45 9 PoE Количество портов PoE+ 8 Порты PoE+ (RJ45) Поддерживаемые стандарты: 802.3af/at; Порты с поддержкой PoE: 1–8 (бюджет PoE на порт — 30 Вт); Бюджет PoE: 130 Вт Корпус Размеры (Ш × Д × В) 209 × 126 × 26 мм Питание Максимальное энергопотребление 7,3 Вт (220 В / 50 Гц, без подачи питания на питаемые устройства) 76,96 Вт (220 В / 50 Гц, с подачей питания 61 Вт на питаемые устройства) Эксплуатация Параметры окружающей среды Рабочая температура: 0...+40 °C, Температура хранения: –40...+70 °C, Влажность воздуха при эксплуатации: 10–90% без образования конденсата, Влажность воздуха при хранении: 5–90% без образования конденсата Дополнительные характеристики Комплект поставки Коммутатор Адаптер питания Руководство по установке Страна производства Китай Сертификация CE, FCC, RoHS
