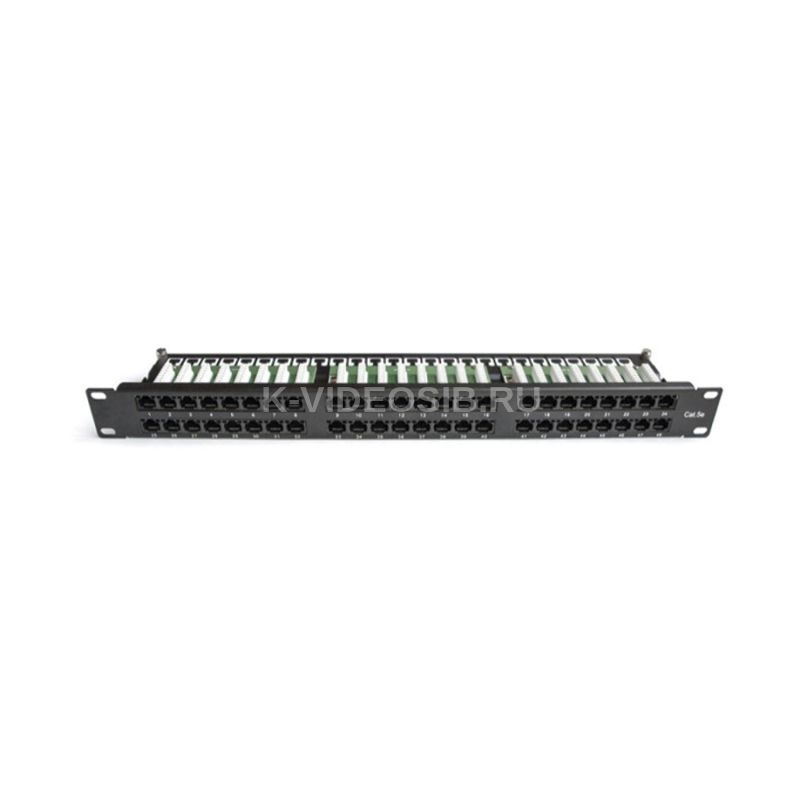

Описание TWT-PP48/1U-U5E

Коммутационные панели (патч-панели) - это место консолидации телекоммуникационных кабельных линий. При помощи патч-панелей осуществляется заделка кабелей в модули типа RJ45 (порт), а также коммутация линий связи и передачи данных посредством коммутационных шнуров. Коммутационные панели являются удобным средством для подачи пользователям различного сервиса от активного оборудования.

Панели предназначены для установки в 19" телекоммуникационные шкафы и стойки. Порты панели пронумерованы с лицевой стороны.

Для удобства монтажа на задней стороне панели напротив IDC контактов каждого порта расположена цветовая схема раскладки проводников кабеля в соответствии с T568B/T568A. Пластиковый корпус Dual IDC разъемов панели имеет специальные выступы, облегчающие раскладку витой пары при монтаже.

Патч-панель обеспечивает высокую плотность размещения портов RJ-45, а именно 48 портов на 1U. Площадка с верхним рядом портов съемная, чтобы было удобно работать с конструкцией в процессе монтажа.

На верхней и нижней площадке портов, предусмотрены отверстия под фиксацию приходящих в панель кабелей при помощи стяжек. Использование подобных скоб обеспечивает требуемый радиус изгиба и надежную фиксацию кабелей в процессе терминации и последующей эксплуатации.

Особенности конструкции:

• современный дизайн и простота установки
• соответствие требованиям категории 5E
• объединение портов по 8 в группу
• производятся в высоте 1U
• c лицевой стороны цифровая маркировка портов
• с обратной стороны имеется цветовая схема раскладки проводников кабеля

Комплект поставки:

• Патч-панель
• Крепежные винты
• Стяжки для кабеля

Технические характеристики TWT-PP48/1U-U5E

• Количество портов:48

• Ширина: 19 "

• Исполнение: Неэкранированная

• Тип: Ethernet

• Категория (TIA/EIA): 5e

• Тип разъема: RJ45 (8p8c)

• Тип инструмента для забивки IDC: 110 IDC

• Высота: 1U
