Описание ИВС-сигналспецавтоматика УШК-02

Устройства ИВС-сигналспецавтоматика УШК-02 предназначены для применения в качестве оптических индикаторов зеленого (желтого) цвета, включенных последовательно с нагрузкой (например, оконечными элементами) в шлейфы пожарной и охранно-пожарной сигнализации или линий питания, с целью контроля наличия тока в цепи.

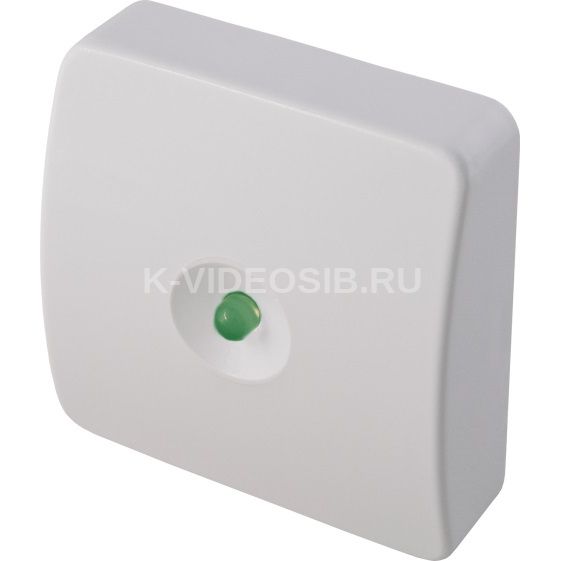

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Электрическая схема УШК-02 приведена на рисунке.

В УШК-02 применен оптический индикатор зеленого (желтого) цвета свечения. Наличие у УШК-02 двух дополнительных соединенных вместе контактов (3 и 4), может быть использовано для установки внешних дополнительных элементов (например, оконечных цепей шлейфов).

Технические характеристики ИВС-сигналспецавтоматика УШК-02

• Максимально допустимый постоянный или импульсный ток питания устройств УШК-01, мА: 22
• Цвета формируемых устройствами оптических сигналов УШК-02: желтый (зеленый)
• Габаритные размеры устройств, мм: 55x55x21
• Масса устройств, кг: не более 0,03

  Комплектность:

• Устройство шлейфовое контрольное УШК-02 1
• Руководство по эксплуатации: 1/10
