Описание ИВС-сигналспецавтоматика УШК-03

Устройства ИВС-сигналспецавтоматика УШК-03 предназначены для контроля наличия напряжения в шлейфах пожарной и охранно-пожарной сигнализации или линиях питания, при этом они позволяют различать наличие знакопеременного (например, дежурный режим в шлейфах ППК-2, ППК-2М) и однополярного (например, режим «Пожар» в шлейфах ППК-2, ППК-2М) напряжения в контролируемых линиях.

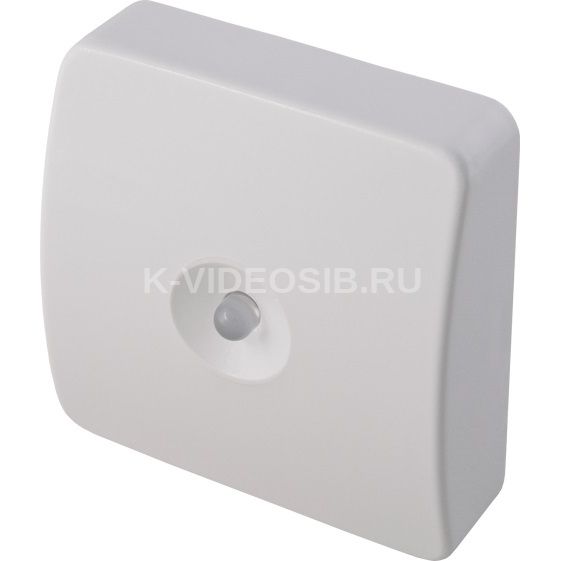

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Устройство УШК-03 обеспечивает контроль за формой напряжения в шлейфе и, при наличии знакопеременного напряжения с параметрами переполюсовки длительностью до 100 мс и скважностью от четырех до двадцати, формирует оптические импульсы зеленого (желтого) цвета. При однополярном напряжении в шлейфе генератор формирует оптические импульсы красного (оранжевого) цвета. Перемычка, установленная между контактами «1» и «2» выходной колодки, позволяет обеспечить формирование оптических импульсов зеленого (желтого) цвета независимо от формы напряжения в шлейфе. Схема выходных цепей УШК-03 приведена на рисунке.

Технические характеристики ИВС-сигналспецавтоматика УШК-03

• Напряжение питания устройств, В от 8 до 24
• Ток, потребляемый устройствами при максимальном напряжении питания, мА не более 0,12
• Ток, потребляемый при питании устройств напряжением обратной полярности, мкА не более 100
• Период следования импульсов оптических сигналов, с от 2 до 5
• Цвета формируемых устройствами оптических сигналов УШК-03 при знакопеременном напряжении желтый (зеленый)
• Цвета формируемых устройствами оптических сигналов УШК-03 при однополярном напряжении красный (оранжевый)
• Габаритные размеры устройств, мм 55x55x21
• Масса устройств, кг не более 0,03

  Комплектность:

• Устройство шлейфовое контрольное УШК-03 1
• Руководство по эксплуатации: 1/10
