Описание Сигма-ИС СКШС-04 К

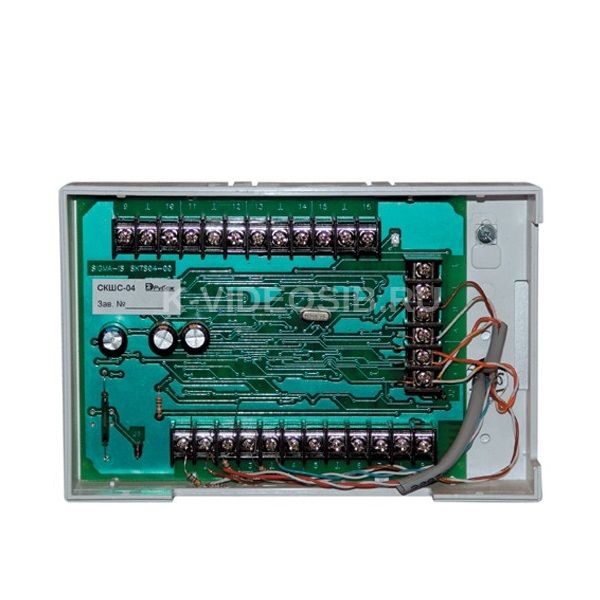

Сигма-ИС СКШС-04 К - сетевой контроллер шлейфов сигнализации.

ПРЕДНАЗНАЧЕН ДЛЯ:

• приема электрических сигналов тревожных сообщений от автоматических охранных извещателей с нормально-замкнутыми контактами;
• контроля исправности шлейфов сигнализации с автоматическим выявлением короткого замыкания;
• передачи информации о состоянии извещателей и шлейфов в блок центральный процессорный.

Сетевой контроллер рассчитан на совместную работу с прибороми прием-но-контрольными ППКОПУиВ «Р-09», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060». СКШС-04 осуществляет адресацию шлейфа сигнализации а также выдает сигнал «Неисправность» при коротком замыкании шлейфа сигнализации. По степени защиты от воздействия окружающей среды исполнение IP65. СКШС-04КТ - транспортное исполнение, работа при повышенном уровне вибрационных нагрузок. Значения механических факторов внешней среды обозначаются в соответствии с исполнением М25 по ГОСТ 17516.1-90

Технические характеристики Сигма-ИС СКШС-04 К

• Число шлейфов, подключаемых к одному СКШС-04 16
• Сопротивление проводов шлейфа (с выносным резистором), Ом 600…800
• Линия связи Симметричная экранированная витая пара
• Интерфейс связи с БЦП RS-485
• Максимальная протяженность линии связи с БЦП, м 1200
• Напряжение питания СКШС-02 от источ-ника постоянного тока, В 10…28
• СКШС-04 выдает сигнал «Неисправность» при снижении напряжения питания до, В, менее 8,5
• Ток потребления СКШС-04, мА, не более 40
• Диапазон рабочих температур, °С: исполнение КТ -50..+50
• Габаритные размеры, мм, не более: исполнение IP65 193 х 143 х 55
• Масса, кг 0,35.
