Описание Сигма-ИС БЗЛ-04 IP65

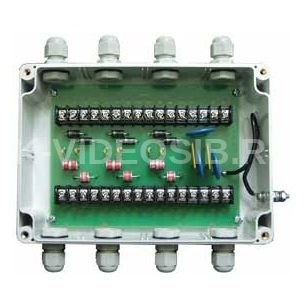

Сигма-ИС БЗЛ-04 IP65 - блок защиты линии предназначен для использования в линиях связи и цепях питания систем связи, охранной и пожарной сигнализации. Блок защиты линии защищает линии связи и цепей питания от воздействия импульсных помех большой энергии, наведенных в линиях связи и цепях питания при грозовых, коммутационных и других воздействиях. Блок рассчитан на работу в составе приборов приемно-контрольных охранно-пожарных ППКОП 01059-250-1 «Р-07-3», ППКОП 01059-255-2 «Р-07-4», ППКОПУ 01059-1000-3 «Р-08», ППКОП 01059-100-4 «Р-060» и других линиях и системах связи. По степени защиты от воздействия окружающей среды исполнение IP65.

Технические характеристики Сигма-ИС БЗЛ-04 IP65

• Тип защищаемой линии - линия связи интерфейса RS-485, шлейф сигнализации 12В и 24В, линия питания до 24В
• Скорость передачи данных, бит/с, не более - 19200
• Емкость «линия связи (А, В) – сигнальная земля», пф, не более - 700
• Емкость «линия связи (А, В) – защитная земля», пф, не более - 30
• Проходное сопротивление канала, Ом, не более - 6
• Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более - 16
• Максимальное рабочее напряжение «линия связи (А, В) – сигнальная земля», В, не более - 28
• Максимальный ток линий связи (А, В), А, не более - 0,3
• Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более - 12
• Напряжение пробоя разрядника (постоянное напряжение), В - 90±20%
• Технические характеристики канала защиты цепи вторичного источника питания -
• Тип защищаемой линии - цепи вторичного источника питания
• Напряжение питания, В, не более - 30
• Ток, А, не более - 5
• Вносимое сопротивление, Ом, не более - 0,1
• Технические характеристики БЗЛ -
• Диапазон рабочих температур, С - -40…+85
• Относительная влажность воздуха при температуре + 25 С, не более - 95%
• Габаритные размеры, мм, не более - 190x170x60
• Масса, кг, не более - 0,5
• Минимальный диаметр подключаемого кабеля (по внешней изоляции), мм - 1
• Максимальный диаметр подключаемого кабеля (по внешней изоляции), мм - 7
