Описание Эридан ККВ-07е-Ех-А-Р1-Т-БК1 тройниковая

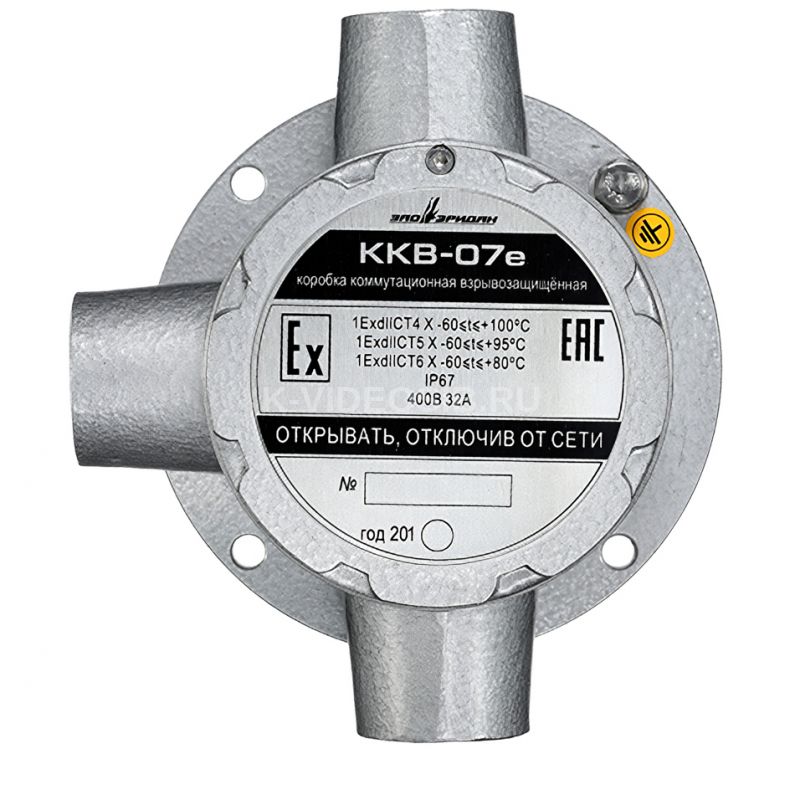

ККВ-07е-Ех-А-Р1-Т - коммутационная коробка взрывозащищенная тройниковая.

Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Коробки взрывозащищенные ККВ-07е-Ех-А-Р1 выпускаются в следующих вариантах:

• ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
• ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
• ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
• ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;

Отличительные особенности:

• маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
• герметичный взрывозащищенный корпус IP67;
• температура эксплуатации от - 60°С до +100°С;
• полезный внутренний объем 200 см³
• может использоваться для взрывозащиты адресных меток помещаемых внутрь.

Коммутационная коробка ККВ-07е внесен в номенклатурный Справочник МТР ОАО «Газпром». Коды МТР Газпром для продукции АО Эридан



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ЗГ/ ЗГ-Н	Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)



Технические характеристики Эридан ККВ-07е-Ех-А-Р1-Т-БК1 тройниковая

Технические характеристики

Ех-маркировка для взрывоопасных пылевых сред	Ex tb IIIС Т80°C..T100​°C Db Х
Ех-маркировка для взрывоопасных газовых сред	1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²	0,08 - 2,5
Коммутируемый ток, А, не более	32
Напряжение, В, не более	400
Температура эксплуатации коробок,°С	от - 60 до + 100
Масса, кг, не более	2,0
Назначенный срок службы, лет, не менее	10



Размеры коробок

ККВ-07е-Ех-А-Р1-Т

Исполнение коробки	С кабельными вводами		Со штуцерами
	L1, мм	L2, мм	L1, мм	L2, мм
ККВ-07е-Ех-А-Р1-П	250	120	208	120
ККВ-07е-Ех-А-Р1-У	185	185	164	164
250	185	208	164
ККВ-07е-Ех-А-Р1-К	250	250	208	208



Комплектация коробок

КККВ-07е-Ех-А-Р1-Т

Наименование	Количество на изделие				Примечание
	ККВ-07е-Ех-А-Р1-П	ККВ-07е-Ех-А-Р1-У	ККВ-07е-Ех-А-Р1-К
коробка	1	1	1	1
соединительные клеммы WAGO					По заказу (не для ККВ-07-е-А)
на 2 проводника	5	5	*	*
на 3 проводника	*	*	5	*
на 5 проводников	*	*	*	5
клеммный ключ WAGO	1	1	1	1	для ККВ-07-е-А
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм	2 2	2 2	3 3	4 4
спец. ключ для крышки	1	1	1	1	На упаковку
ключ шестигранный	1	1	1	1
дюбель, саморез	3	3	3	3

* возможность комплектации оговаривается при заказе

Полезный внутренний объем
