Описание Сигма-ИС АОПИ-Штора исп.08

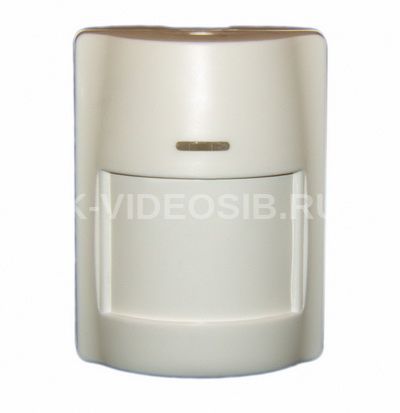

Сигма-ИС АОПИ-Штора исп.08 адресный извещатель охранный оптико-электронный, инфракрасный пассивный. Предназначен для работы в двухпроводном адресном шлейфе БЦП исп.7 ИСБ "Р-08" или в адресном шлейфе сетевого контроллера СКАУ-03, подключаемого по интерфейсу RS-485 к БЦП исп.8.Имеет диаграмму зоны обнаружения, которая представляет собой вертикальный барьер - «штору». Дополнительно извещатель имеет возможность подключения двух неадресных шлейфов.

Сигма-ИС АОПИ-Штора исп.08 позволяет дистанционно задавать:

• значения резисторов контроля неадресных шлейфов;
• время интеграции шлейфа;
• режим контроля неадресных шлейфов:
• тип извещателей в неадресных шлейфах;
• чувствительность и время интеграции инфракрасного канала;
• режим работы встроенного индикатора:

Сигма-ИС АОПИ-Штора исп.08 осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа СКАУ-03, что позволяет:

• контролировать наличие связи;
• считывать состояние параметров извещателя, в том числе значение сопротивления шлейфа;
• дистанционно задавать основные параметры работы извещателя (в т.ч. границы сопротивлений шлейфа и чувствительность в инфракрасном канале);
• вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за пределы;
• заданные пределы или при обнаружении сигнала в инфракрасном канале.

Схема Сигма-ИС АОПИ-Штора исп.08

Технические характеристики Сигма-ИС АОПИ-Штора исп.08

• Электропитание От адресного шлейфа
• Ток потребления, не более, мкА 250
• Тип зоны обнаружения вертикальный барьер - «штора»
• Дальность обнаружения, м 20
• Угол зоны обнаружения, град 10
• Диапазон рабочих температур, °С минус 40...+60
• Габаритные размеры, мм 90x68x47
• Масса, кг, не более 0,050
