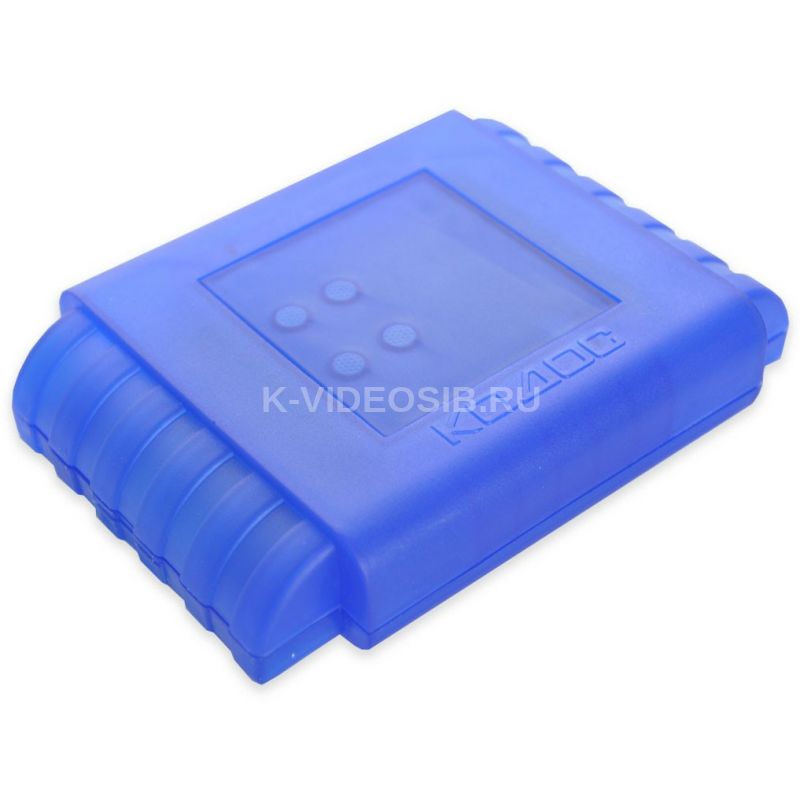

Описание КОДОС А-08

Адресный блок КОДОС А-08 предназначен для включения/выключения исполнительных устройств, работающих от источника постоянного тока с напряжением до 30 В.

КОДОС А-08 применяется в составе адресной охранно-пожарной системы (ОПС) на базе прибора приемно-контрольного охранно-пожарного (ППКОП) КОДОС А-20.

Питание устройства может осуществляться как от адресной линии связи с прибором КОДОС А-20, так и от внешнего источника питания. При использовании внешнего источника для питания адресного блока исключается возможность сброса управляющего сигнала при обрыве линии связи с прибором КОДОС А-20. Для питания исполнительных устройств в каждом канале управления адресного блока необходимы источники постоянного тока с выходным напряжением в диапазоне 5…30 В.

Функциональные возможности КОДОС А-08

• управление двумя исполнительными устройствами;
• передача информации о статусе исполнительных устройств;
• выходы – открытый коллектор;
• подключение к ППКОП до 49 адресных блоков «КОДОС А-08»;
• питание от линии связи с ППКОП «КОДОС А-20».

Технические характеристики КОДОС А-08

• амплитуда напряжения в линии связи — 18 В ... 24 В;
• ток потребления от источника постоянного напряжения 24В — не более 4 мА;
• количество управляющих выходов — 2;
• коммутируемое напряжение на выходных клеммах каналов управления — не более 30 В;
• ток в канале управления во включенном состоянии — не более 150 мА;
• длина кабеля канала управления (до исполнительного устройства) — не более 15 м;
• протокол связи с ППКОП «КОДОС А-20» - специализированный.
