Описание Тахион УЗЛ-ЕП исп.1

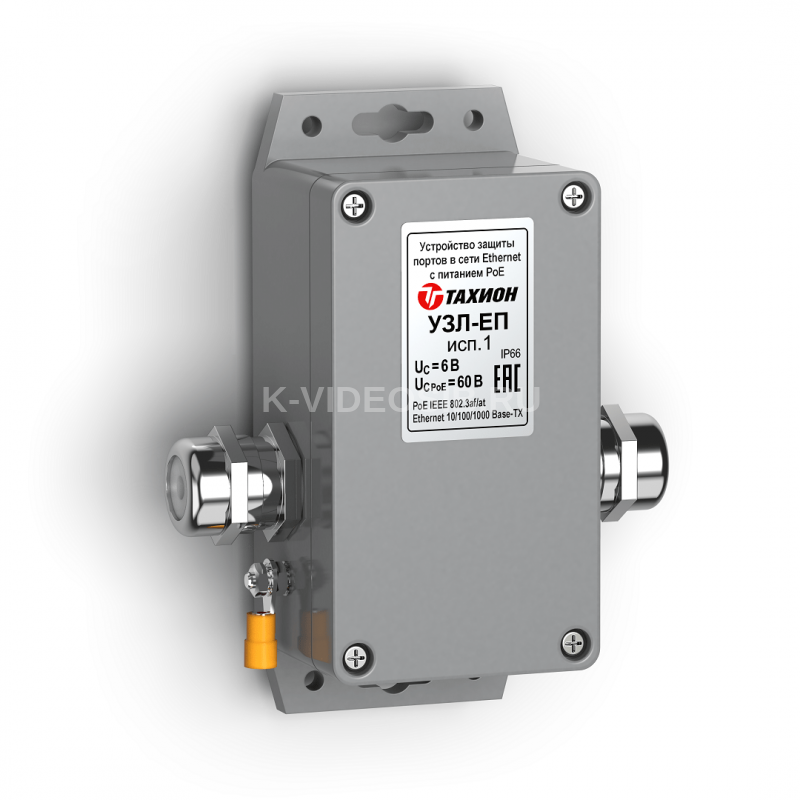

Устройство защиты УЗЛ-ЕП исп.1 предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).

Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-ЕП исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ 1, 5 ГОСТ 15150.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

СХЕМА:

УЗЛ-ЕП исп.1 устанавливается в непосредственной близости от защищаемого оборудования и обязательно должно быть заземлено.

Технические характеристики Тахион УЗЛ-ЕП исп.1

Характеристики Линия данных Линия питания

Защищаемые пары (контакты RJ-45)	(1-2), (3-6), (4-5) и (7-8)	(1,2-3,6) и (4,5-7,8)
Макс. длительное рабочее напряжение UС	6 В DC	60 В DC
Номинальный рабочий ток IN	600 мА	600+600=1200 мА
Номинальный ток разряда (8/20 мкс) In nЛиния-линия С1 / линия-земля С2	100 А / 2 кА	100 А / 2 кА
Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более	20 В / 550 В	120 В / 550 В
Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более	15 В / 550 В	90 В / 550 В
Время срабатывания Ta Линия-линия / линия-земля	<10 нс / <100 нс	<10 нс / <100 нс
Вносимое затухание	<2 дБ (<250МГц)	–
Диапазон рабочих температур	-55°С ¸ +85°С
Тип подключения (Вход-Выход)	RJ45- RJ45
Сечение заземляющего провода, не более	2,5 мм2
Вес в упаковке	90 г
Категория испытаний по МЭК 61643-21	С1, С2
