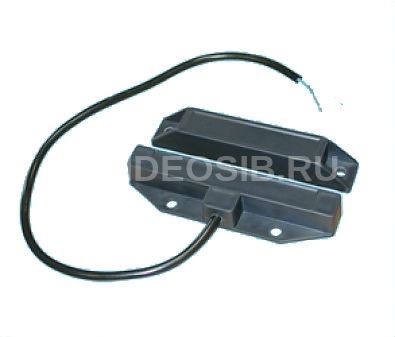

Описание Магнито-контакт ДПМ-1

Извещатели охранные точечные магнитоконтактные ИП ДПМ-1 предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных (сталь, чугун, оцинкованное железо и т.д.) и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств.

Монтаж датчиков производится с учетом встречного расположения нанесенных стрелок (для датчика ДПМ-1 возможно уменьшение рабочего зазора на 5 мм при установке блока магнитов в противоположном направлении).

По согласованию с заказчиком могут изготовляться датчики черного, белого, серого цветов; с иной длиной выводов датчика; с выводом датчика в металлорукаве; с переключающим герконом, атакже с внутренним ограничительным резистором.

Технические характеристики Магнито-контакт ДПМ-1

• Конструктивное исполнение: 2-х блочный.
• Контакты датчика гарантированно замыкаются при расстояннии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 70 мм (ДПМ-1).
• Масса (не более), кг: блока геркона 0,24; блока магнитов 0,21.
• Длина вывода датчика 850 мм без разделки.
• Степень защиты токоведущих частей от проникновения воды и посторонних предметов IP68.
• Коммутируемая мощность: не более 30 Вт.
• Коммутируемое напряжение: 0,02 - 250 В.
• Диапазон коммутируемых токов: 0,001 - 1,0 А.
• Время срабатывания: не более 2 мс.
• Наработка на отказ: не менее 20 тыс. час.
• Средний срок сохраняемости: не менее 4 лет.
