Описание Себокс СУ-1УГ

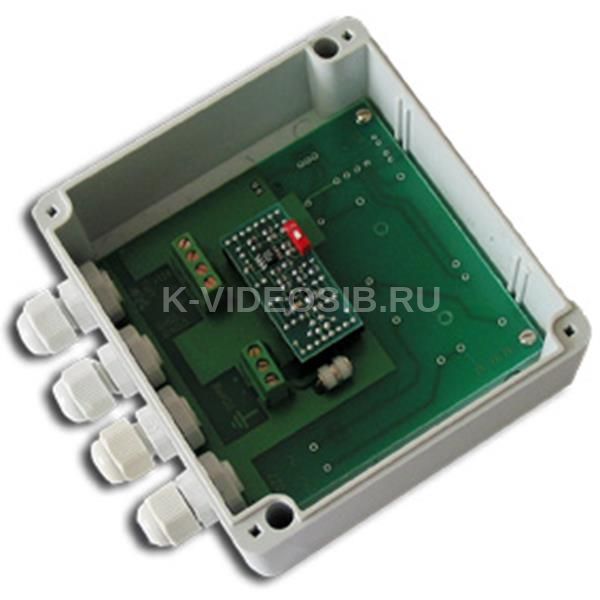

Передатчик видеосигнала по витой паре (симметрирующий усилитель) с грозозащитой Себокс СУ-1УГ, предназначен для передачи видеосигнала на большие расстояния по витой паре (ТПП, П-274 и т.п.) и используется совместно с приемником видеосигнала по витой паре типа ДУ-1ВГ (расстояние передачи видеосигнала по кабелю ТПП-0.5 до 1500 м.).Данная модификация передатчика Себокс СУ-1УГ в виде герметичной коробки с 4 мя кабельными гермовводами предназначена для установки на улице и питании от постоянного напряжения 12-20В.

Для защиты передающего и приемного оборудования от сильных электростатических зарядов наводимых на линии связи (витая пара) грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками на выходе передатчика Себокс СУ-1УГ расположен модуль грозозащиты. Защита обеспечивается путем шунтирования наводимых паразитных электростатических зарядов на шину заземления передатчика. В передатчике предусмотрен ручной переключатель выбора усиления передаваемого сигнала (два положения). Передатчик видеосигнала требует обязательного заземления.

Технические характеристики Себокс СУ-1УГ

• Исполнение пластмассовая коробка с 4-мя кабельными гермовводами для установки на улице
• Количество видеовходов 1
• Количество видеовыходов 1
• Напряжение питания (постоянное) 12 - 20В
• Потребляемый ток: при напряжении питания 12 В, 50 мА
• Максимальный выходной видеосигнал на 4.5В - нагрузку 100 Ом (не регулируется)
• Полоса пропускания 0 - 7 Мгц
• Входное сопротивление 75 Ом
• Входной сигнал 1 В
• Габариты 115х100х56 мм
• Защита по входу питания от переполюсовки
