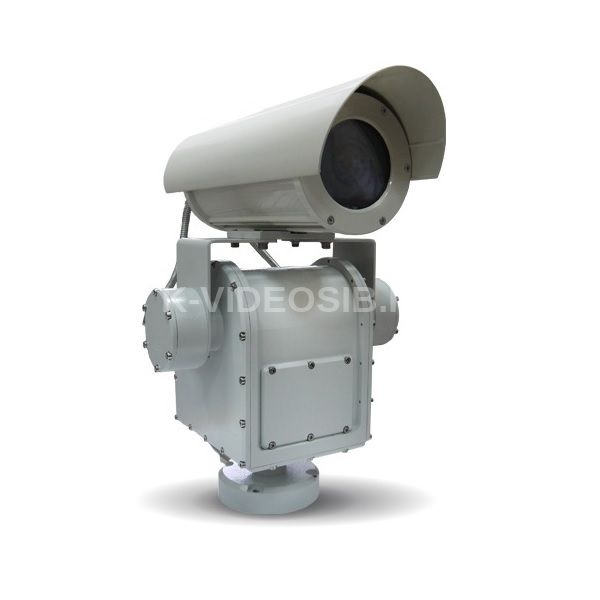

Описание Тахион КТП-1 Ex(Evidence 33ZBox/M3,33Х Zoom (4.5 - 152 мм))

Комплекс телевизионный поворотный КТП-1 ВБ предназначен для визуального наблюдения охраняемых  объектов при непосредственном контакте с атмосферной средой без какой-либо дополнительной защиты. Изделие обеспечивает позиционирование в двух плоскостях (вертикальной и горизонтальной) посредством опорно-поворотного устройства PTR-405Ex и изменение настроек («масштаб», «фокус») IP видеокамеры расположенной в гермобоксе ТГБ-4Г Ех.

Управление изделием может осуществляться следующими способами, по отдельности или несколькими одновременно:

• через сеть Ethernet, с помощью прилагаемой утилиты или с помощью цифровой системы видеонаблюдения;
• через интерфейс RS-485 / RS-422, с пульта управления или цифровой системы видеонаблюдения, поддерживающих протоколы PelcoD или PelcoDE;
• через встроенную сетевую IP камеру, при наличии у нее интерфейса RS-485 / RS-422.

Данный способ позволяет управлять системой видеонаблюдения через WEB-интерфейс ТВ камеры или с помощью цифровой системы видеонаблюдения, поддерживающих данный тип камер.

Изделие устанавливается на охраняемых объектах во взрывоопасных зонах 1 и 2 (при классификации по зональному признаку) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1÷Т6 в соответствии с главой 7.3 «Правил устройства электроустановок» без какой-либо дополнительной защиты. Изделие выполнено во взрывонепроницаемых оболочках по ГОСТ Р 51330.1-99 с маркировкой взрывозащиты 1ЕхdIIВТ6Х cо степенью защиты обеспечиваемой оболочками– IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1.1 по ГОСТ15150-69.

Технические характеристики Тахион КТП-1 Ex(Evidence 33ZBox/M3,33Х Zoom (4.5 - 152 мм))

Угол поворота, град.: по горизонтали – без ограничения по вертикали – от плюс 45 до минус 90 Скорость поворота, град/с, не более: по вертикали – 25 по горизонтали – 40 Количество предустановок положения – 64 Протоколы управления – Pelco D, Pelco DE Ошибка позиционирования, град, не более – ± 0,5 Максимальная осевая нагрузка, кг – 20 Макс момент силы поворотного устройства в гориз-ой плоскости, кГс*м – 0,7 Макс момент силы поворотного устройства в верт-ой плоскости, кГс*м – 1,2 Тип интерфейса – Ethernet / RS-485 / RS-422 Максимальная скорость обмена по интерфейсу RS-485 / RS-422 кб/с -. 9,6 Количество адресуемых приемников на одной линии передачи, не более, шт – 63 Макс дистанция управления по линии  интерфейса RS-485 / RS-422, м – 1500 Напряжение питания пост. или перемен. тока частотой 50Гц, В – 24 ± 10 % Под-мая скорость связи Ethernet, с функцией Auto-negotiation, Мб/с – 10/100 Поддерживаемые протоколы Ethernet – IEEE 802.3, IEEE 802.3u, IEEE 802.3x Под-ые стандарты интерфейсов при работе по Ethernet – Автополярность, Auto-MDI/MDI-x Максимальный ток коммутации «сухих» контактов реле, А – 3,0 Максимальное напряжение коммутации «сухих» контактов реле, В – 30 Мощность потребления, Вт, не более – 120 Характеристики IP видеокамеры: Датчик изображения (матрица) – 1/2.8’’ Sony Starvis IMX123 CMOS 3M Объектив – 33x ZOOM, f=4,5-152мм; F1,6; автофокус Угол обзора по горизонтали – 52° (1х) – 3° (30х) Максимальное разрешение видео (пиксели) – 1920 x 1080 Минимальная освещенность, лк – 0,04 (цвет) / 0,002 (ч/б) Рабочая температура, °С – -60 ÷ +50 Относительная влажность воздуха при температуре 25 °С, %, не блее – 98 Габаритные размеры (глубина, ширина, высота), мм – 420х282х435 Масса, кг, не более – 17
