Описание Рубеж МС-1(прот. R3)

Модуль сопряжения Рубеж МС-1(прот. R3) представляет собой цифровое электронное устройства и предназначен для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.

Модули сопряжения МС-1 и МС-2 обеспечивают:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

  Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов:

  Время технической готовности МС к работе после подключения – не более 1 секунды.

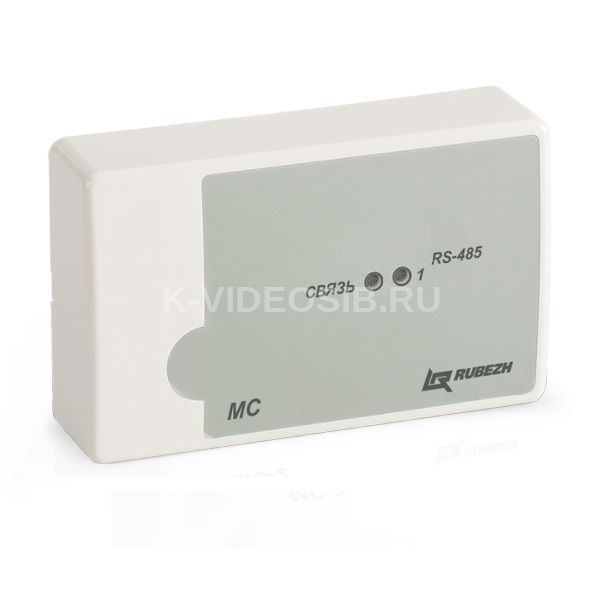

  Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

  Светодиодный индикатор Связь:

• при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
• при наличии обмена с ПК мигает с частотой 5 Гц;
• при потере связи с ПК – однократные вспышки с периодом 2 секунды.

  Светодиодные индикаторы RS-485 «1» и «2»:

• при отсутствии обмена с ПКП – не светятся;
• при наличии обмена с ПКП мигают с частотой 10 Гц.

  Схема внешнего подключения модуля МС-2 (МС-1)

Технические характеристики Рубеж МС-1(прот. R3)

• Питание от USB ПК
• Количество выходов для подключения интерфейсов: 1 RS-485 гальванически развязанный USB;
• Длина кабеля интерфейса RS485, не более: 1000 м
• Длина кабеля интерфейса USB, до: 2 м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от 0 до плюс 40°С
• Средний срок службы: 10 лет
