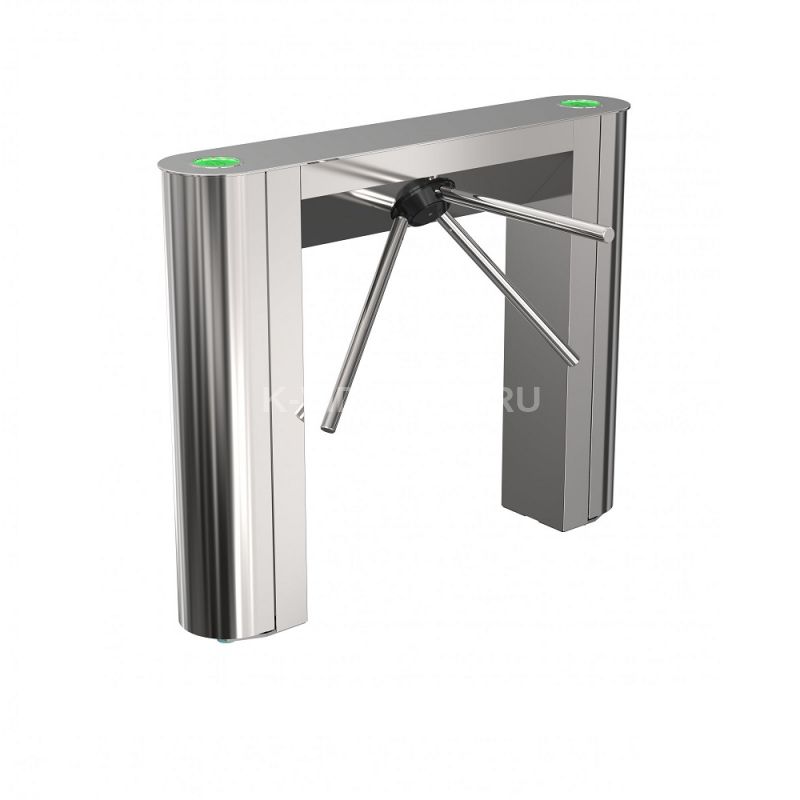

Описание Ростов-Дон Турникет тумбовый ТТ10М1/КП1лв-Н (нержавеющая сталь)

Надежность, функциональность, классический элегантный дизайн турникетов-триподов «Ростов-Дон» делают их универсальным решением для проходных офисных и административных зданий, банков, учебных заведений, заводов и др. объектов. При установке в ряд нескольких тумбовых турникетов их корпуса формируют зону прохода, что позволяет сэкономить на ограждениях. Тумбовый турникет «Ростов-Дон ТТ10М1/КПлв» (нержавеющая сталь) со встроенным картоприемником предназначен для эксплуатации внутри помещений. В него установлена новая электроника, которая обеспечивает стыковку с любой системой контроля и управления доступом (СКУД) без дополнительного адаптера (турникет выдает в СКУД релейные сигналы факта прохода «на вход» и «на выход» типа «разомкнутый сухой контакт» и «замкнутый сухой контакт»), а также обеспечивает режим работы «Запрет возврата после прохода наполовину (antipassback)» как при работе от СКУД, так и при работе от пульта охранника. В турникетах этой модификации используется цифровой магнитный датчик углового положения механизма и штанг турникета. Турникет управляется с пульта дистанционного управления (ПДУ) и обеспечивает пропуск в любом из двух направлений как по одному человеку, так и группы людей. Картоприемник может читать, собирать и хранить бесконтактные карты доступа и позволяет организовать управление пропуском на контролируемую территорию с использованием постоянных, временных и разовых карт. Особенности:

• высокая пропускная способность (до 40 чел./мин.);
• проход как по одному человеку, так и свободный проход группы людей;
• управление от системы контроля доступа, пульта дистанционного управления или системы радиоуправления;
• возможность подключения к СКУД ведущих российских и зарубежных производителей;
• возможность поставки со встроенной СКУД;
• световая индикация;
• antipassback (запрет обратного прохода сразу после подачи в СКУД сигнала о факте прохода);
• встроенный гидромеханический доводчик (плавная работа механизма вращения);
• нормально открытый режим работы (блокировка механизма поворота происходит только при нарушении правил прохода);
• полое пространство между боковыми стойками турникета позволяет использовать его для размещения дополнительных элементов и оборудования (контроллеров СКУД и т.д.), закрывается съемной панелью;
• встроенная звуковая сигнализация, срабатывающая при попытке несанкционированного прохода;
• световая индикация;
• корпус турникета с механизмом вращения штанг и индикацией из нержавеющей стали, крышка турникета из нержавеющей стали;
• встроенный картоприемник;
• встроенный источник питания 12 В.

Комплектация:
1. Турникет – 1 шт
2. Пульт дистанционного управления (П2П-0-0Г) – 1 шт
3. Источник питания ~220В/=12В
4. Контейнер для карт (установлен в корпусе турникета)
5. Паспорт, Руководство по эксплуатации Штанги в комплект не входят и приобретаются отдельно.

Совместимые штанги:

• Штанга турникета-трипода (диаметр 32 мм.) - 3 шт.
• Штанга турникета-трипода "антипаника" - 3 шт.
• Штанга турникета-трипода диамагнитная диэлектрическая - 3 шт.

Схема электрическая принципиальная блока управления турникетом ТТ10М1 Схема подключения исполнительных устройств и индикации турникета ТТ10М1 (расположены в верхней части турникета под крышкой) Схема электрическая принципиальная пульта дистанционного П2П-0-0Г Вид пульта со снятой крышкой
