Описание Эридан ИП101-07мд-И2

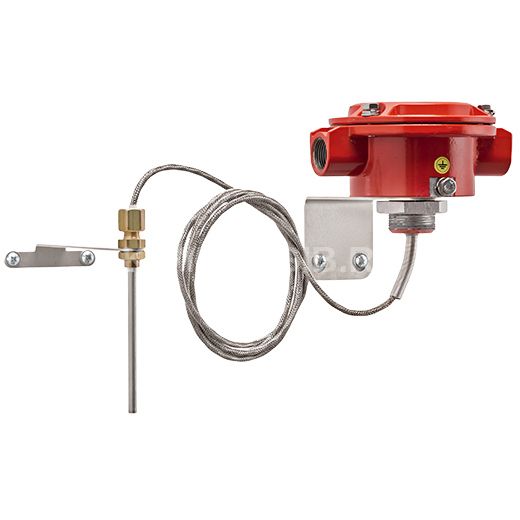

<Эридан ИП101-07мд-И2 - извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный

Особенности модели:

• Извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

ИП101-07мд извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.

Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

ВНИМАНИЕ!  Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.

Отличительные особенности:

• надежность работы в срабатывании по двум программируемым параметрам:
• пороговому значению температуры или скорости нагрева окружающей среды
• подключение как на размыкание цепи, так и на замыкание
• подключение в адресные системы пожарной сигнализации

Конструкция:

• выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
• неокисляющиеся пружинные клеммы WAGO
• чувствительный элемент выполнен из нержавеющей стали
• конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:
  • И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки;
  • И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Ключевые характеристики:

• уникальная тепловая чувствительность
• световая индикация при срабатывании
• высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
• дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения

	Извещатель ИП 101-07мд внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан
	Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ
	Имеет свидетельство о типовом одобрении Российского Речного Регистра



Варианты кабельных вводов (приобретается отдельно):

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ЗГ/ ЗГ-Н	Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ОЭ**/ ОЭ-Н	Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

Технические характеристики Эридан ИП101-07мд-И2

маркировка взрывозащиты для взрывоопасных газовых сред	1Ех db [ia Ga] IIC T4/T5/T6 Gb X
маркировка взрывозащиты для взрывоопасных пылевых сред	Ex tb [ia Da] IIIC T85/100/135°C Db X
маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред	0Ex ia IIC Т4/Т5/Т6 Ga Х
маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред	Ex ia IIIC T85/100/135°C Da X
степень защиты оболочки	IP66 / IP67
температурный класс настройки извещателя	А1R, А2R, А3R, BR, CR, DR, ER
температура срабатывания максимальная функция, °С	54-130
скорость повышения температуры, °С/мин	5, 10, 20, или 30
напряжение питания, В	8-28
максимальный потребляемый ток, мкА	200
время готовности извещателя к работе после включения электропитания, не более, с	4
время сброса извещателя при отключении электропитания, не более, с	3
условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С	Т4 от - 60 до + 115
	Т5 от - 60 до + 100
	Т6 от - 60 до + 85
габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм	128 x 104 x 81
длина трубки чувствительного элемента (стандартное исполнение - И1), мм	200±2
длина выносного чувствительного элемента (по заказу - И2), м	от 1,5 до 30
масса, не более, кг	1,1
срок службы, не менее, лет	10
гарантийный срок, лет	5
