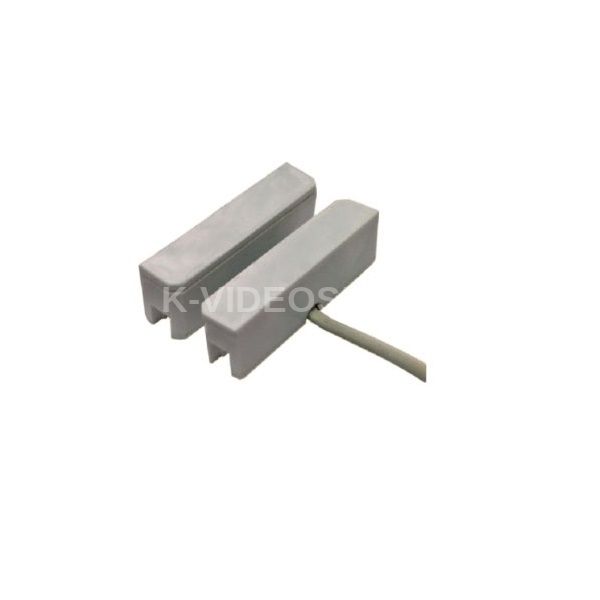

Описание Магнито-контакт ИО 102 "Люкс-сейф"

Извещатели охранные точечные магнитоконтактные Магнито-контакт ИО 102 "Люкс-сейф", предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога". Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в корпусах из пластика. Крепежные отверстия извещателя сверху закрыты накладной декоративной крышкой. Датчики оснащены выводом (КСПВГ 2х0,2 или 3х0,2) длиной 500*мм, расположенном внизу основания корпуса датчика (*возможно изготовление датчиков с другой маркой кабеля и другой длиной вывода по согласованию с заказчиком). Степень защиты оболочки извещателя – IP 66 по ГОСТ 14254-96. Извещатели ИО 102-«Люкс», ИО 102-«Люкс»-переключающий предназначены для установки на не магнитопроводных контролируемых поверхностях (дерево, пластик и т.д.); извещатели ИО 102-«Люкс»-сейф, ИО 102-«Люкс»-сейф-переключающий предназначен для установки на любых поверхностях, в т.ч.магнитопроводных (сейфы, стальные ворота и двери, конструкции окон и т. д.). Контакты извещателей ИО 102-«Люкс», ИО 102-«Люкс»-переключающий находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика на расстоянии 10 мм и менее, и в нормальном состоянии на расстоянии 15 мм и более; контакты извещателя ИО 102-«Люкс»-сейф, ИО 102-«Люкс»-сейф-переключающий находятся в переключенном состоянии при расположении магнита и датчика на расстоянии 5 мм и менее, и в нормальном состоянии на расстоянии 15 мм и более. Максимально допустимый допуск соосности крепления датчика и магнита - 5 мм. Габаритные и присоединительные размеры Комплектность

Комплект поставки извещателя содержит:
1. Извещатель ИО 102-«Люкс» - 1 шт.
2. Этикетка - 1 шт. на упаковку

Пример установки извещателя для охраны дверного проема

Технические характеристики Магнито-контакт ИО 102 "Люкс-сейф"

• Тип контактов: НЗ
• Коммутируемый ток: от 0,001 до 0,5 А.
• Коммутируемое напряжение: от 0,02 до 72 В. (макс. коммутируемая мощность не более 10Вт)
• Габаритные размеры: датчика - 45х15х10; магнита - 45х15х10.
• Масса не более: датчика - 0,030 кг; магнита - 0,015 кг.
• Диапазон температур: от минус 50 С до плюс 50 С.
• Относительная влажность: 98% при 35 С.
• Сопротивление замкнутых контактов: не более 0,5 Ом.
• Степень защиты оболочки: IP 66 по ГОСТ 14254-2015.
