Описание Эридан ИО102-07е-Exia-Н-01-НР/НЗ корпус из нерж стали

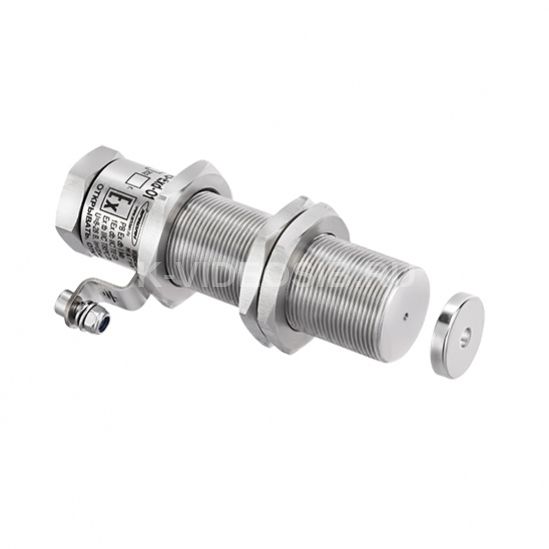

Эридан ИО102-07е-Exia-Н-01-НЗ корпус из нержавеющей стали

Особенности модели:

• Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный
• Вариант взрывозащиты: Exia-Нержавеющая сталь
• Модель 01 – извещатель торцевого типа (концевой выключатель)
• НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт

Извещатель охранно-пожарный взрывозащищённый точечный магнитоконтактный ИО102-07е

Извещатели охранно-пожарные точечные магнитоконтактные серии ИО102-07е относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения.

Извещатели могут применяться вместо концевых механических выключателей, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования при выполнении различных технологических процессов. Могут быть установленны, как на магнитонепроводящие (пластиковые, алюминивые, нержавеющие), так и магнитопроводящие (стальные) кострукции и конструктивные элементы.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Могут комплектоваться кабельным вводом из нержавеющей или оцинкованной стали на выбор.

Выпускается в 2-х исполнениях:

1. Модель 01 – извещатель торцевого типа (концевой выключатель)

2. Модель 02 – извещатель для поверхностного (накладного) монтажа



• - НР - один нормально-разомкнутый контакт;
• - НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт.

• - маркировка защиты от внешних воздействий  IP 66 / IP 68 / IP 69;
• - материал корпуса нержавеющая сталь 12Х18Н10Т или алюминиевый сплав.

Схемы подключения

Оборудование поставляется с одним кабельным вводом на выбор:

Внешний вид Обозначение Расшифровка

	ШТ1/2"/ ШТ1/2"-Н	Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ3/4"/ ШТ3/4"-Н	Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ1"/ ШТ1"-Н	Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ20/ ШТ20-Н	Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	ШТ25/ ШТ25-Н	Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ12/ КВБ12-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБ17/ КВБ17-Н	Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ14/ КВБУ14-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ18/ КВБУ18-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБУ22/ КВБУ22-Н	Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ20/ КВБМ20-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВБМ25/ КВБМ25-Н	Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ15/ КВМ15-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ20/ КВМ20-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВМ25/ КВМ25-Н	Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО10/ КВО10-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)
	КВО14/ КВО14-Н	Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н)

*Кабельный ввод в стоимость не входит и приобретается отдельно

Технические характеристики Эридан ИО102-07е-Exia-Н-01-НР/НЗ корпус из нерж стали

маркировка взрывозащиты оболочки исполнения Exd	PB Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т800C Db
маркировка взрывозащиты оболочки исполнения Exia	PO Ex ia I Ma 0Ex ia IIC T6 Ga Ex ia IIIС Т800C Da
степень защиты от воздействия пыли и воды	IP66 / IP68 / IP69
рабочий диапазон температур, °С	- 60...80
диаметр вводимого кабеля, мм	6... 12 (в корпус оборудования)
варианты исполнения контактов порогового извещателя	- НР - один нормально-разомкнутый контакт
	- НР/НЗ - один нормально-разомкнутый и один нормально-замкнутый контакт
габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм	Блок датчика: 111 x 45 x 62 Блок магнита: 25 х 5
габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм	Блок датчика:115 x 34 x 50 Блок магнита: 110 х 34 x 50
масса (блок датчика + блок магнита), не более, кг	Модель 01 - 0,65 Модель 02 - 1,3
срок службы, не менее, лет	10
гарантийный срок, лет	5
