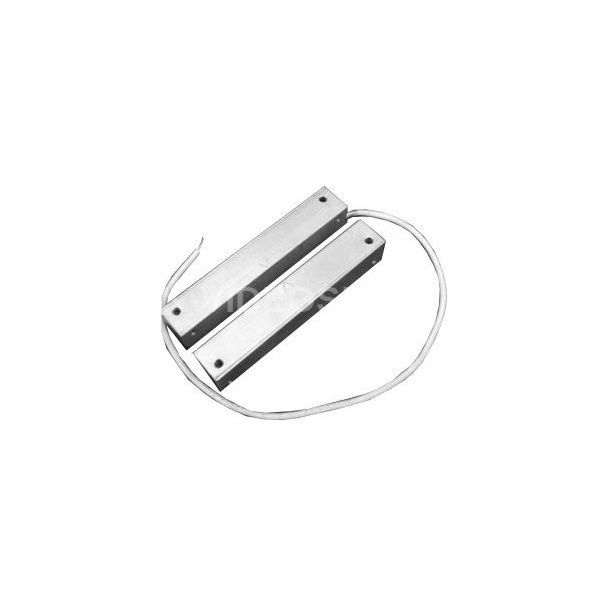

Описание Магнито-контакт ИО 102-26 исп.202

Извещатели Магнито-контакт ИО 102-26 исп.202 предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015. Извещатели состоят из исполнительного и задающего блоков. Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита. Корпуса изделий 200-й серии (исп.200, 202, 204, 205) ПАШК.425119.066 ТУ, (исп.250, 251) ПАШК.425119.064 ТУ выполнены из нержавейки. При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Обозначение Перемещение блоков магнита относительно блока геркона 1 – блок магнита, 2 – блок геркона.

Технические характеристики Магнито-контакт ИО 102-26 исп.202

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 85     при замыкании контактов, менее: 35
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, мА: 500
• Степень защиты: IP68
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 120х40х20     корпус магнита: 120х40х40
• Вес:     геркона: 0,3 кг     магнита: 0,6 кг Габаритные размеры
