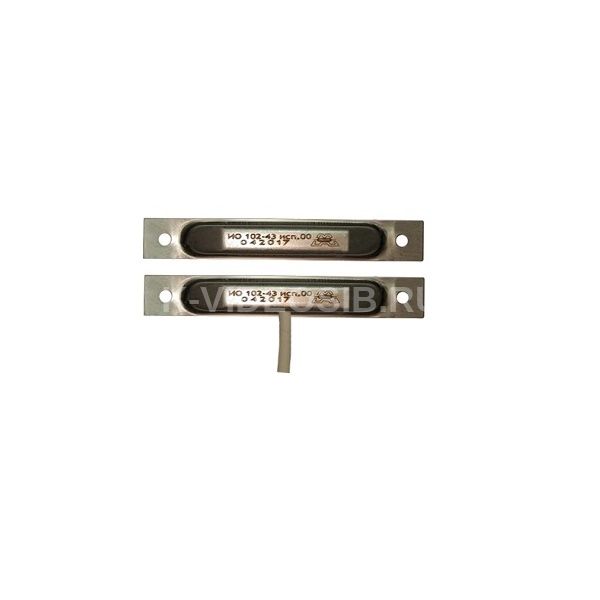

Описание Магнито-контакт ИО 102-43 исп.02 "Нержавейка"

Извещатели ИО 102-43 исп.02 "Нержавейка" предназначены для обнаружения несанкционированного открывания или перемещения охраняемых конструкций (дверей, окон, шкафов, сейфов, ячеек, выдвижных ящиков и т.п.), выполненных из магнитных материалов (стали и сплавов), с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015. Извещатели состоят из исполнительного блока (на основе геркона) и задающего блока (на основе постоянного магнита). Корпуса блоков изготовлены из нержавеющей стали марки 12Х18Н10Т по ГОСТ 5632-2014. Исполнительные блоки извещателей выпускаются в трех модификациях (исп. 00, 01, 02), задающие блоки – в пяти модификациях (М 00, М 01, М 100, М 200, М 300). Из корпуса исполнительного блока выведен сигнальный кабель длиной 400 мм. По согласованию с потребителем допускается изготовление извещателей с другим значением длины сигнального кабеля, что оговаривается в договоре на поставку). Граничные значения расстояний между исполнительным и задающим блоками, определяющих нормальное состояние извещателей (допустимый установочный зазор между блоками), и расстояний, при которых гарантируется формирование извещения о тревоге, приведены в таблицах 1 – 3.

В комплект поставки извещателя входят:
1. Исполнительный блок - 1 шт.
2. Задающий блок (магнит) - 1 шт.
3. Этикетка - 1 шт. на упаковку

Разметка для крепления Особенности крепления блоков извещателей исп. 02

Технические характеристики Магнито-контакт ИО 102-43 исп.02 "Нержавейка"

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 13     при замыкании контактов, менее: 10
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 72     максимальный коммутируемый ток, мА: 0,25
• Степень защиты: IP68
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 75х11х8.4     корпус магнита: 75х11х8.4
