ИПРо ИО 102-44 исп.5 Барьер-5
Описание ИПРо ИО 102-44 исп.5 Барьер-5

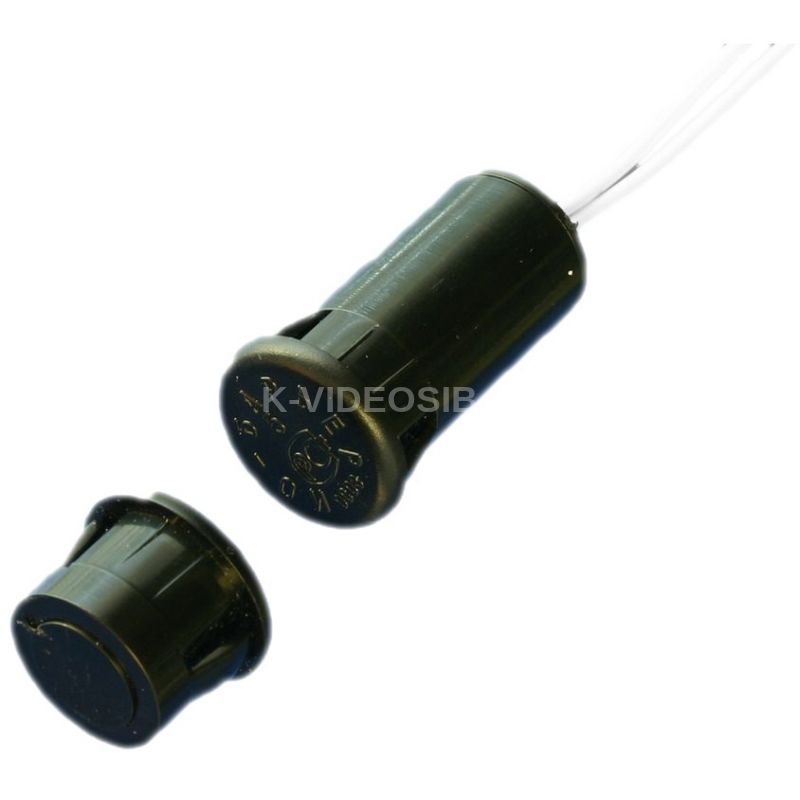

Датчик магнитоконтактный ИО 102-44 исп.5 Барьер-5, врезной, для скрытого монтажа в металлических (магнитопроводящих) конструкциях. Конструктивно состоит из 2-х элементов: датчика магнитоуправляемого (геркона) и элемента задающего (магнита), тип применяемого геркона — нормально разомкнутый. Рассчитан на установку в уменьшенное установочное отверстие диаметром 14 мм. Схема подключения: а) Подключение одного датчика: б) Подключение двух датчиков: Извещатель рассчитан на непрерывную круглосуточную работу. При соосном расположении датчика магнитоуправляемого и элемента задающего контакты магнитоуправляемого датчика: - при монтаже на магнитопроводящих конструкциях замкнуты при расстоянии между магнитоуправляемым датчиком и задающим элементом 14 мм и менее, разомкнуты – при расстоянии 18 мм и более; - при монтаже на магнитонепроводящих конструкциях замкнуты при расстоянии между магнитоуправляемым датчиком и задающим элементом 24мм и менее, разомкнуты – при расстоянии 28 мм и более. Извещатель является невосстанавливаемым изделием.
Технические характеристики ИПРо ИО 102-44 исп.5 Барьер-5
- Значение коммутируемых напряжений постоянного или переменного тока: от 0,01 до 72 В. Значения коммутируемых токов: от 0,005 до 0,25 А при суммарной мощности на контактах не более 10 Вт. Выходное сопротивление замкнутых контактов геркона: не более 0,5Ом при токе пропускания (100±10) мА. Условия эксплуатации: - Диапазон температур: от -50 ºС до +50 ºС; - Относительная влажность: 98% при 35 ºС.
- Комплект поставки:
- Датчик магнитоуправляемый - 1 шт.
- Элемент задающий - 1 шт.
- Паспорт - 1 шт.
