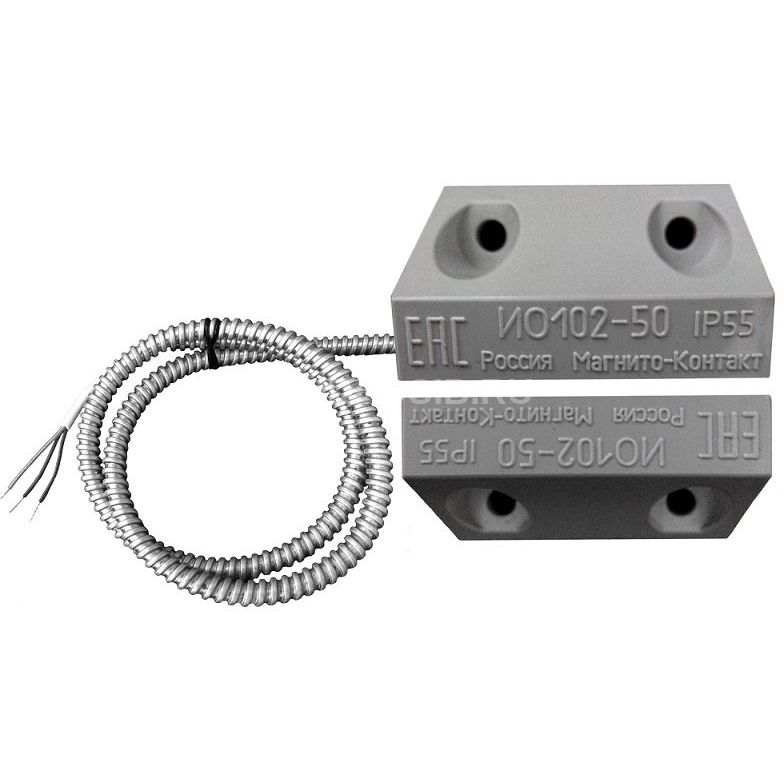

Описание Магнито-контакт ИО 102-50 Б3П (3)

Извещатели охранные точечные магнитоконтактные ИО102-50 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона. Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус). Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015. Особенности ИО 102-50 Б3П (3):

• Тип корпуса:
• Тип геркона: с тремя контактами Под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1. Маркировка выводов: 1 - красный (коричневый), 2 - черный (зелёный), 3 - синий (бесцветный)
• Материал корпуса: пластик
• Материал гофрорукава: металл
• Кабель 600 мм

Монтаж извещателя Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации». Управляющий магнит устанавливается на подвижной части контролируемых поверхностей. Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей Техническое обслуживание В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:

• надежность крепления датчика и магнита
• исправность электрической изоляции
• надежность подключения датчика к шлейфу сигнализации

Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии. Транспортирование и хранение Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 3 по ГОСТ 15150. Гарантийные обязательства Предприятие-изготовитель гарантирует соответствие извещателя ИО102-50 требованиям технических условий ПАШК.425119.121ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

В комплект поставки извещателя входят:
1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. этикетка – 1 шт на одну транспортную упаковку.

Технические характеристики Магнито-контакт ИО 102-50 Б3П (3)

• Тип контактов: НЗ/НР
• Расстояние между магнитом и герконом, мм:     при размыкании контактов, более: 40     при замыкании контактов, менее: 15
• Максимально допустимые токи и напряжения:     максимальное коммутируемое напряжение, В: 36     максимальный коммутируемый ток, А: 0.1
• Степень защиты: IP55
• Диапазон рабочих температур, °С: -50…+50
• Габаритные размеры, мм:     корпус геркона: 50х32х30     корпус магнита: 50х32х30
• Масса, не более: 155 г
