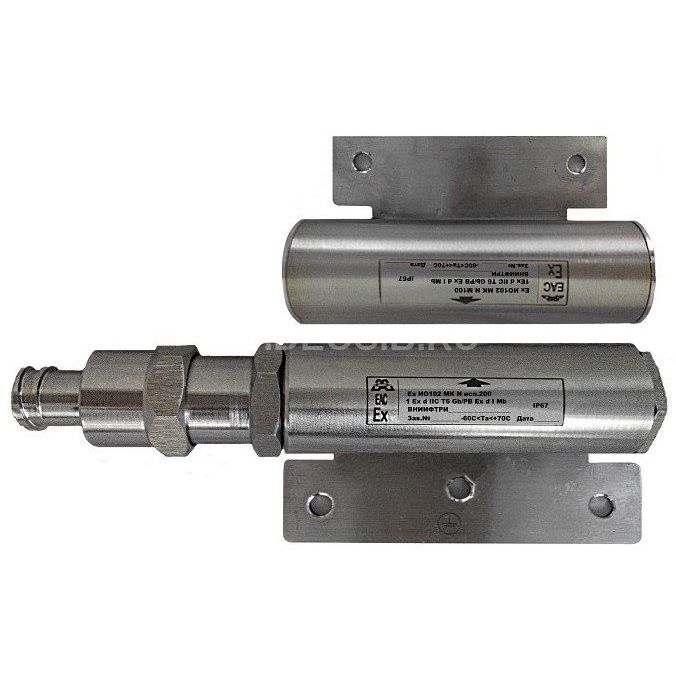

Описание Магнито-контакт Ех ИО 102 МК Al исп.300 М200 TG-3/4

Извещатели охранные точечные магнитоконтактные взрывозащищённые Ех ИО102 МК (далее - датчики), предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений. Датчики в части взрывозащиты соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d». Датчики состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя Ех ИО102 МК помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса. Особенности Ех ИО 102 МК Al исп.300 М200 TG-3/4

• Тип применяемого геркона: переключающий
• Тип ввода: Сменный кабельный ввод с резьбой М25
• Тип штуцера: TG-3/4 - для прокладки кабеля в трубе с присоединительной резьбой G-3/4
• Корпус: Алюминиевый сплав Д16Т
• Маркировка взрывозащиты ГОСТ 31610.0-2014: 1Ex d IIC T6 Gb
• Вариант исполнения задающего блока: М 200
• Расстояние между исполнительным и задающим блоками, мм, при котором выходные контакты извещателей Ех ИО102 МК исп. 300:     замкнуты под воздействием магнитного поля задающего блока (нормальное состояние извещателей): 30 и менее     разомкнуты (формирование извещения о тревоге): 50 и более

Конструкция и обеспечение взрывозащиты исполнительного блока Ех ИО102 МК 1 - Корпус датчика; 2 - Площадка приварная; 3 - Прижимное кольцо; 4 - Кольцо уплотнительное; 5 - Корпус ввода; 6 - Элемент чувствительный; 7 - Внешний зажим для заземления; 8 - Шайба Конструкция и варианты кабельных вводов извещателей охранных Ех ИО102 МК. Прокладка кабеля в трубе 1 - Корпус датчика; 2 - Кольцо уплотнительное; 3 - Шайба; 4 - Прижимное кольцо; 5 - Плата датчика; 6 - Клемменый зажим; 7 - Корпус ввода; 8 - Уплотнитель кабеля; 9 - Шайба; 10 - Штуцер; 14 - Кабель; 15 - Контргайка; 18 - Труба В комплект поставки извещателя входят:

1. Исполнительный блок в сборе с кабельным вводом в соответствии с заказом - 1 шт
2. Задающий блок - 1 шт
3. Паспорт - 1 шт.
