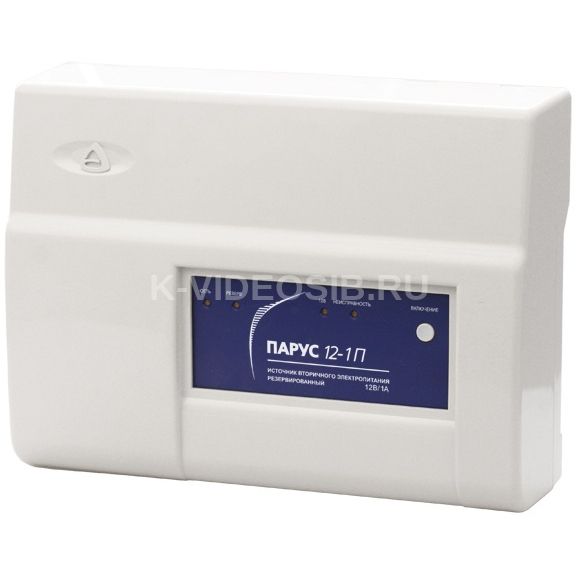

Описание Сибирский арсенал Парус 12-1П исп.2

Сибирский арсенал Парус 12-1П исп.2 - источник вторичного электропитания для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы. При срабатывании защиты от перегрузки отключается выход +12 В, индикатор "+12В" мигает красным светом и выдаётся прерывистый звуковой сигнал. Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа Парус 12-1П исп. 2 в режиме короткого замыкания или перегрузки. В Парус 12-1П исп. 2 применен режим "плавного" включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным. Заряд аккумулятора происходит в буферном режиме напряжением 13,7-13,8 В.

При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в Парус 12-1П исп. 2 глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Особенности:

• Возможность установки аккумуляторной батареи (АКБ) емкости 7 Ач
• Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ
• Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
• Электронная защита при переполюсовке АКБ; при КЗ; при перегрузке в нагрузке; от глубокого разряда АКБ.
• Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
• Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
• Для блокировки отключения выхода +12 В на плате установлен джампер J1.
• Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Технические характеристики Сибирский арсенал Парус 12-1П исп.2

• Постоянное выходное напряжение при наличии сети 13,5 - 14,0 В
• Постоянное выходное напряжение при отсутствии сети 10,0 - 13,0 В
• Напряжение пульсаций, не более 40 мВ
• Напряжение срабатывания защиты от глубокого разряда аккумулятора 10,5 ± 0,6 В
• Выходной ток, не более 1,0 А
• Допустимая перегрузка по току длительностью до 3 мин. при заряженном аккумуляторе, не более 1.5 А
• Напряжение питания сети переменного тока 187...242 В
• Мощность, потребляемая от сети переменного тока (во всех режимах), не более 25 ВА
• Номинальная ёмкость встроенного аккумулятора 7 Ач
• Диапазон рабочих температур -10...+40 °С
• Масса без аккумулятора, не более 1 кг
• Габаритные размеры 285х210х87 мм
• Средняя наработка на отказ, не менее 40 000 ч
• Срок службы, не менее 10 лет
