Описание Сибирский арсенал Парус 12-2П

Источник вторичного электропитания резервированный Сибирский арсенал Парус 12-2П предназначен для обеспечения непрерывной работы систем охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

Электропитание ИВЭПР осуществляется от сети переменного тока 50 Гц напряжением от 180 до 250 В или от встроенного аккумулятора номинальной емкостью 7,5 А/ч и напряжением от 11 до 13 В или от внешнего резервного питания 12В.

ИВЭПР предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. ИВЭПР обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети.

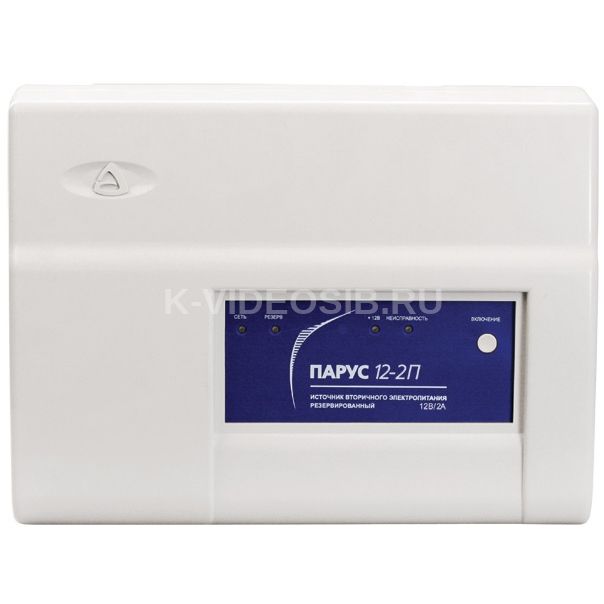

Резервированный источник вторичного электропитания имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "АКБ" индицирует наличие и состояние аккумуляторной батареи; "+12 В" индицирует наличие выходного напряжения.

На передней панели ИВЭП расположена кнопка "Включение", предназначенная для включения/выключения выходного напряжения. Блокировка отключения выходного напряжения осуществляется замыканием джампера J1, установленного на плате.

При срабатывании защиты от перегрузки ИВЭП отключается выход +12 В, индикатор "+12 В" мигает красным светом и выдаётся прерывистый звуковой сигнал. Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с.

Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В. При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный звуковой сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Особенности

• ИВЭПР работоспособен при пониженном питании от сети переменного тока 50 Гц до 180 В при сохранении технических характеристик;
• возможность работы с кратковременной перегрузкой по току;
• возможность работы с емкостной нагрузкой до 4700 мкФ при подключенном заряженном аккумуляторе;
• защита от «переполюсовки» и глубокого разряда аккумулятора;
• электронная защита от переразряда встроенного аккумулятора и внешнего резервного питания;
• пониженное напряжение пульсаций на выходе (не более 80 мВ от пика до пика);
• КПД источника при номинальной нагрузке при питании от сети в диапазоне от 180 до 250 В не менее 85 %;
• подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора;
• электронная защита выхода от перегрузки и короткого замыкания;

Технические характеристики Сибирский арсенал Парус 12-2П

• Постоянное выходное напряжение при наличии сети: 12,9 — 13,9 В;
• Постоянное выходное напряжение при отсутствии сети: 10,0 - 13,0 В;
• Величина напряжения пульсаций, не более: 80 мВ;
• Ток заряда аккумулятора, не более: 0,3 А;
• Мощность, потребляемая от сети переменного тока во всех режимах, не более: 42 ВА;
• Максимальный длительный выходной ток, не более: 2 А;
• Максимальный выходной ток в течении одной минуты после включения (кратковременная перегрузка), не более: 2,5 А;
• Диапазон рабочих температур: -20...+55 °С;
• Относительная влажность воздуха при температуре +35 °С, не более: 95%;
• Средняя наработка на отказ прибора, не менее: 40 000 ч;
• Вес: 750 г;
• Габаритные размеры: 210х285х95 мм ;
• Срок службы, не менее: 10 лет;
