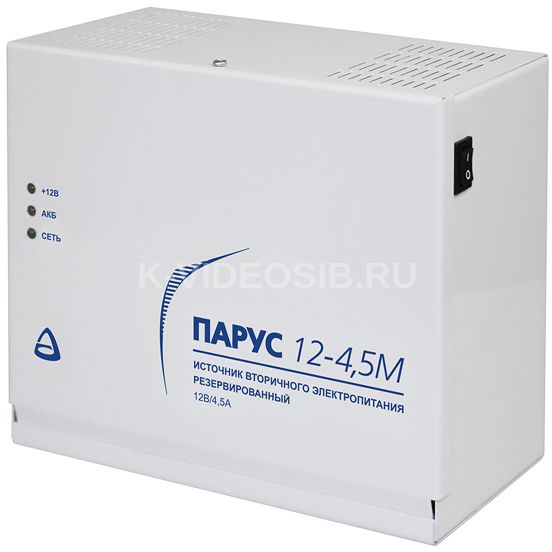

Описание Сибирский арсенал Парус 12-4,5М

Сибирский арсенал Парус 12-4,5М предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного ток. Устройство имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности. На боковой панели расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате. При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал. При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнала. Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.

Особенности:

• Металлический корпус;
• Электропитание осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В;
• Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В;
• Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ;
• Защита от "переполюсовки" и глубокого разряда аккумулятора;
• Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика);
• КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
• Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
• Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Технические характеристики Сибирский арсенал Парус 12-4,5М

• Постоянное выходное напряжение при наличии сети 13,0...14,0 В
• Постоянное выходное напряжение при отсутствии сети 10,0...13,0 В
• Напряжение пульсаций, не более 30 мВ
• Напряжение срабатывания защиты от глубокого разряда аккумулятора 10,5 ± 0,6 В
• Выходной ток, не более 4,5 А
• Допустимая перегрузка по току длительностью до 2 мин. при заряженном аккумуляторе, не более 6 А
• Напряжение питания сети переменного тока 160...250 В
• Мощность, потребляемая от сети переменного тока, во всех режимах, не более 95 ВА
• Номинальная ёмкость встроенного аккумулятора 7 или 12 Ач
• Диапазон рабочих температур -10...+40 °С
• Масса без аккумулятора, не более 3,5 кг
• Габаритные размеры 225х190х120 мм
• Средняя наработка на отказ, не менее 40 000 ч
• Срок службы, не менее 10 лет
