Описание СКАТ-1200У RACK(СКАТ ИБП-12/7-2x17-RACK) (2141)

СКАТ-1200У RACK(СКАТ ИБП-12/7-2x17-RACK) - источник предназначен для обеспечения бесперебойным электропитанием нагрузки от сети, при ее наличии, и от внешней или внутренней аккумуляторной батареи в отсутствии сети. Источник рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях. Источник отличается конструкцией корпуса и предназначен для установки в 19" телекоммуникационные шкафы и стойки.

СКАТ-1200У Rack обеспечивает:

• питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)

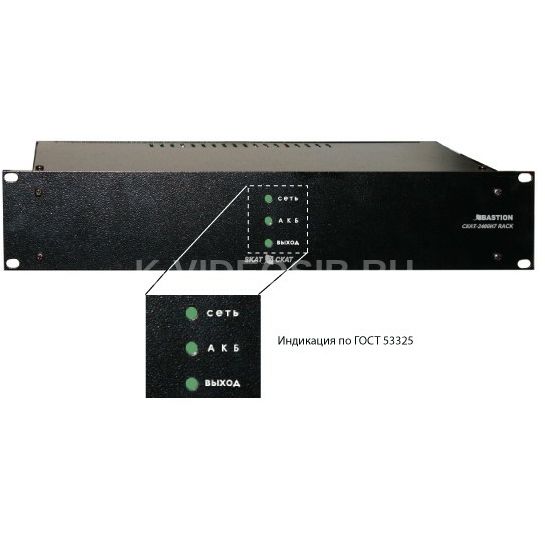

• световую индикацию режимов работы светодиодными индикаторами зеленого цвета свечения
• автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
• оптимальный заряд АКБ при наличии напряжения сети
• ограничение степени разряда АКБ при отсутствии сети
• защиту источника от кратковременных замыканий в нагрузке, при коротком замыкании источник отключает нагрузку, контролирует устранение короткого замыкания
• автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту после устранения причины замыкания
• защиту нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике
• защиту источника от неправильного подключения клемм АКБ
• формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут
• функцию «холодный запуск», обеспечивающую восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК»

Технические характеристики СКАТ-1200У RACK(СКАТ ИБП-12/7-2x17-RACK) (2141)

• Напряжение питающей сети, В: 170…250 / 50±1Гц
• Постоянное выходное напряжение при наличии напряжения сети, режим «ОСНОВНОЙ» от 12,9 до 14,0 при отсутствии сети, режим «РЕЗЕРВ», питание от АКБ от 9,5 до 12,6
• Номинальный выходной ток, A: 0…6,0
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5сек.), А, не более: 7,0
• Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более: 7,0
• Ток заряда АКБ, А: 0,85…1,2
• Ток, потребляемый источником от АКБ, в режиме «РЕЗЕРВ», мА, не более: 80
• Величина напряжения на клеммах АКБ, при котором индикатор АКБ гаснет: 11,0…11,5
• Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для защиты АКБ от глубокого разряда в режиме «РЕЗЕРВ», В: 10,5…11,0
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 30
• Интервал времени обнаружения АКБ, сек: 8…12
• Характеристики информационного выхода (при наличии сетевого напряжения контакт замкнут, в противном случае – разомкнут) максимальный ток, не более, мA 100 максимальное напряжение, не более, В 60
• Тип АКБ: герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
• Рекомендуемая емкость АКБ: внутренняя АКБ, шт. х Ач 1 х 17 или 2 х 17 внешняя АКБ, Ач от 7 до 40
• Рабочие условия эксплуатации: температура окружающей среды от –10°С до +40°С; относительная влажность воздуха до 90% при +25°С; отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
• Габаритные размеры ШхВхГ, мм: 483х 88 х 302
• Вес без АКБ, НЕТТО (БРУТТО), кг (не более): 4,5(5,2)
