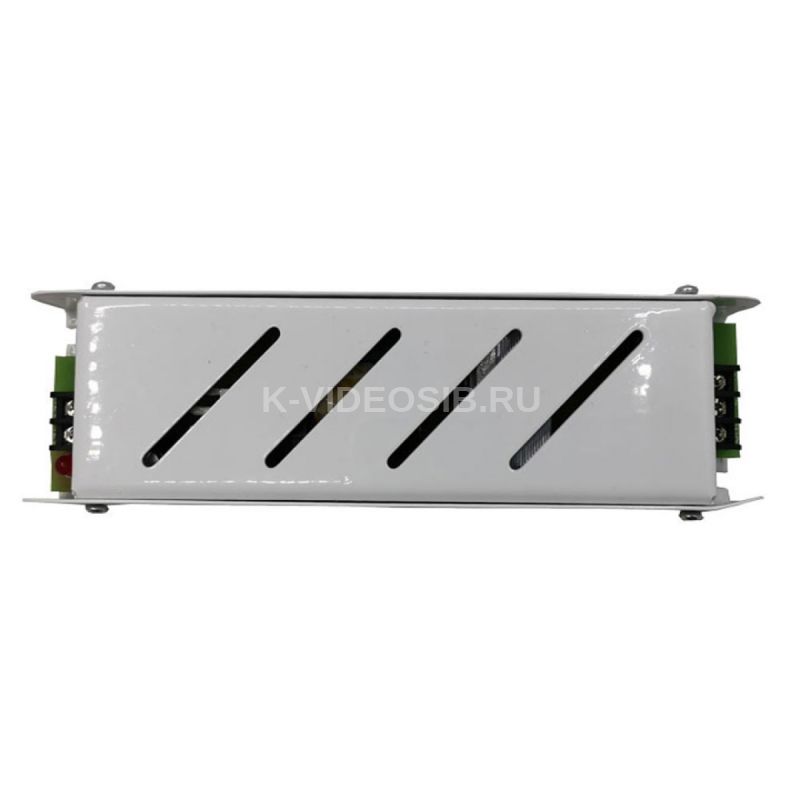

Давикон ИВЭП-1265H

Код: 1259390

Розн. цена: 969 руб

Ваша цена: 843 руб

Заказ в один клик

Быстрая
доставка

Гарантия
10 лет

Товары
сертифицирован

Описание

Описание Давикон ИВЭП-1265H

Давикон ИВЭП-1265H - источник вторичного электропитания 12В Источник вторичного электропитания «ИВЭП-1265H» (далее ИВЭП) АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и номинальном токе потребления до 5,0А Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В. ИВЭП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Отличительные особенности ИВЭП:

электронная защита от короткого замыкания и перегрузки по току;

защита от пробоя вход-выход 4000В;

автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;

защита от перегрузки по входу;

защита потребителей от перенапряжения на входе;

неограниченное время нахождения в состоянии короткого замыкания. Конструкция приборы и принцип работы Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены выемки для его крепления к поверхности. Контактные клеммы для подключения к ИВЭП линий питания расположенные по бокам устройства. На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания 220В, а также заземления, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В номиналом 2А. ИВЭП имеет световой индикатор «HL1», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода. Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт. При отсутствии напряжения в сети индикатор погаснет. Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R7. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для этого необходимо плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить прибор на место. Порядок установки Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и доступа посторонних лиц. Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрической соединений «ИВЭП-1265H», показанной на рис.1.

Технические характеристики Давикон ИВЭП-1265H

Входное напряжение: Переменное от 160 до 242 В, частота 50 Гц
Постоянное выходное напряжение: 11,5 - 14,0В
Напряжения пульсаций (от пика до пика), не более: 50 мВ
Максимальный выходной ток, не более: 6,5А
Максимальный ток, А: 7
Максимальная выходная мощность: 80Вт
Индикация рабочих режимов: Световая
Время наработки на отказ, не менее: 100 000 часов
Класс защиты от поражения электрическим током: II
Температурный диапазон: -20°С…+40°С, 10~90% RH
КПД, не менее: 75%
Масса, не более: 0,45 кг
Габаритные размеры, ДхШхВ: 175х62х44
Степень защиты по ГОСТ 14254-96: IP20
