ЦМО ШТВ-НН-18.6.5-КААА-ТК-МС3
Описание ЦМО ШТВ-НН-18.6.5-КААА-ТК-МС3

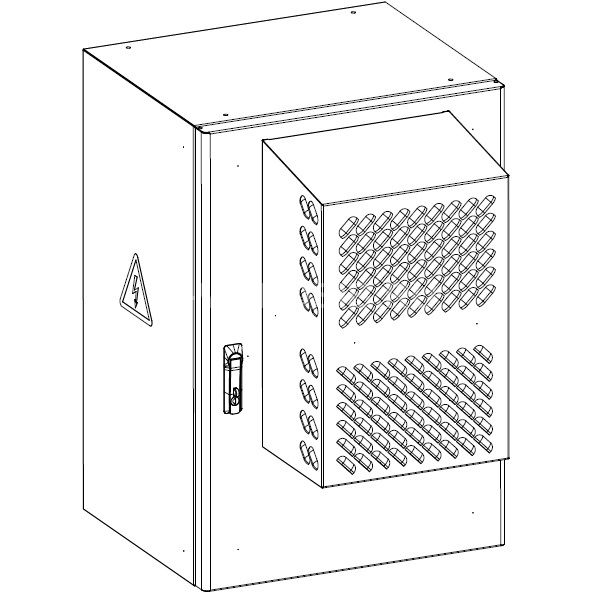

ЦМО ШТВ-НН-18.6.5-КААА-ТК-МС3 - шкаф всепогодный настенный 18U (Ш600 × Г500), нерж. сталь. компл. ТК с контроллером MC3 и датчиками.
При изготовлении шкафов ШТВ-НН применяется нержавеющая сталь марки AISI 430. Шкафы дополнительно покрываются слоем полимерно-порошковой краски.
Укомплектованные шкафы серии ШТВ-НН-ТK-MC3 представляют собой готовое решение с системой мониторинга и климат-контроля.
Система мониторинга включает установленные в шкафу контроллер Rem-MC3 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки.
Изделие выполнено в климатическом исполнении У 1 по ГОСТ 15150-69 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С.
Шкаф предназначен для установки в закрытых помещениях или на открытом воздухе.
Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96.
Питание системы климат-контроля, а также устанавливаемого дополнительного оборудования осуществляется от вводно-распределительного устройства ВРУ. ВРУ размещается на монтажной панели. Подключение основного ввода электропитания от внешней сети осуществляется через клеммник, входящий в состав ВРУ. Дверь шкафа оборудована датчиком открытия двери.
Система климат-контроля шкафа встраивается в переднюю дверь шкафа. При продолжительном открытии передней и/или задней двери телекоммуникационного отсека производится автоматическое отключение работы системы климат-контроля по сигналам от датчиков открытия двери. Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.
Структура условного обозначения шкафов
Cхема электрическая принципиальная шкафов серии ШТВ-Н, ШТВ-НН
Технические характеристики ЦМО ШТВ-НН-18.6.5-КААА-ТК-МС3
- Код: 30130036431
- Артикул: ШТВ-НН-18.6.5-КААА-ТК-МС3
- Высота, U: 18
- Высота, мм: 900
- Толщина металла, не более мм: 2
- Ширина, мм: 620
- Глубина, мм: 790
- Распределенная нагрузка, кг: 150
- Масса изделия, кг: 90
- Категория коррозийной стойкости: C3
- Цвет: Серый RAL 7035
- Мощность нагревателя, Вт: 600
