Описание ЦМО ШТВ-Н-18.6.5-4ААА-Т1-МС1

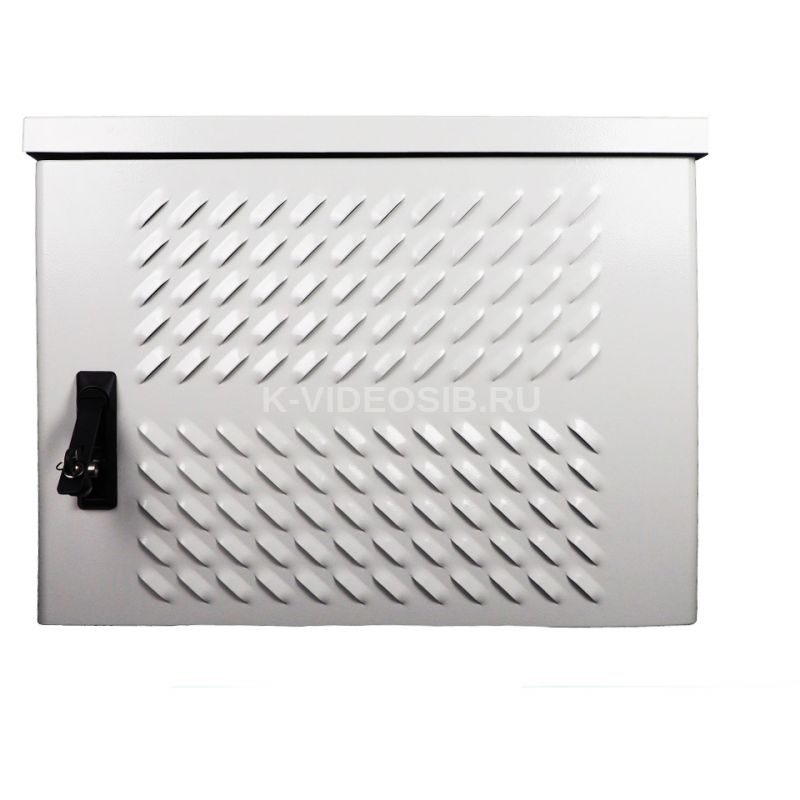

ЦМО ШТВ-Н-18.6.5-4ААА-Т1-МС1 - шкаф всепогодный настенный 18U (Ш600 × Г500), комплектация Т1 с контроллером MC1 и датчиками.
Укомплектованные шкафы серии ШТВ-Н-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата.
Система мониторинга включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности.
Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.
Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).
В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. В комплект изделия входит один кабельный ввод для подключения питания шкафа.
Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.
Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.
Допустимая распределённая статическая нагрузка до 150 кг.
Корпус шкафов серии ШТВ-Н имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.
Двери шкафов серии ШТВ-Н имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.
Перечень установленного оборудования:
- Контроллер Rem-MC1
- Цифровой модуль управления микроклиматом Rem-MC-DMTH
- Вентилятор
- Нагреватель полупроводниковый
- Индикатор напряжения
- Выключатель дифференциальный защитный
- Выключатель автоматический
- Датчик открытия двери
- Датчик влажности/температуры RS-HT1
- Датчик дыма
- Датчик протечки воды
- Розетка на DIN-рейку
- Шина заземления
Структура условного обозначения шкафов
Cхема электрическая принципиальная шкафов серии ШТВ-Н, ШТВ-НН
Технические характеристики ЦМО ШТВ-Н-18.6.5-4ААА-Т1-МС1
- Код: 30130036009
- Артикул: ШТВ-Н-18.6.5-4ААА-Т1-МС1
- Высота, U: 18
- Высота, мм: 900
- Толщина металла, не более мм: 2
- Ширина, мм: 620
- Глубина, мм: 530
- Комплектация: С нагревом и охлаждением
- Распределенная нагрузка, кг: 150
- Масса изделия, кг: 75
- Категория коррозийной стойкости: С3
- Цвет: Серый RAL 7035
- Материал: Металл
