Описание ЦМО ШТК-М-18.6.6-1ААА

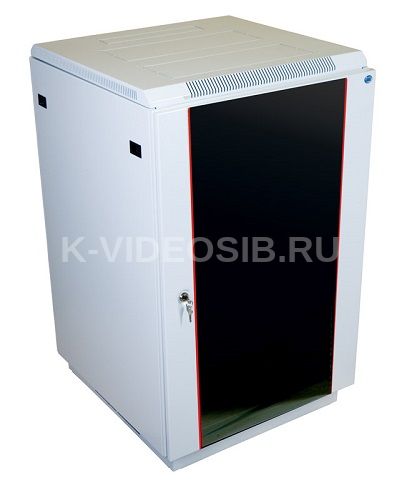

ЦМО ШТК-М-18.6.6-1ААА - шкаф телекоммуникационный напольный 18U (600x600), дверь - стекло.

Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

Шкаф имеет разборную каркасную конструкцию. Состоит из основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная вертикальная нагрузка до 650 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным. Двери имеют как правую, так и левую навеску.

В шкафах предусмотрены места для установки вентиляторных модулей серии МВ-400-2. Для установки модуля демонтируется заглушка, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм. возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм. трех модулей. Крыша имеет дополнительную перфорацию и кабельный ввод - 290х50 мм, основание три кабельных ввода - 250х62 мм. В основание шкафа предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Горизонтальные блоки розеток Rem-16

• R-16-8S-V-440-1.8 Блок розеток Rem-16 с выкл., 8 Schuko, 16A, алюм., 19", шнур 1,8 м.
• R-16-9S-I-440-1.8 Блок розеток Rem-16 с инд., 9 Schuko, 16A, алюм., 19", шнур 1,8 м.



Полки

• ТСВ-Д-2U.450 Полка (ящик) для документации 2U
• ТСВ-Д-3U.450
• ТСВ-К-СТК Полка для стойки клавиатурная навесная, глубина 200 мм
• ТСВ-45 Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• ТСВ-45-9005
• СВ-45У Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм
• СВ-45У-9005 Полка перфорированная грузоподъёмностью 100 кг., глубина 450 мм, цвет черный
• МС-20-9005 Полка перфорированная консольная 2U, глубина 200 мм, цвет черный
• МС-30 Полка перфорированная консольная 2U, глубина 300 мм
• МС-40 Полка перфорированная консольная 2U, глубина 400 мм
• СВ-39 Полка перфорированная, глубина 390 мм
• СВ-39-9005 Полка перфорированная, глубина 390 мм, цвет черный
• СВ-45 Полка перфорированная, глубина 450 мм
• СВ-45-9005 Полка перфорированная, глубина 450 мм, цвет черный
• СВ-62-9005



Модули вентиляторные

• R-FAN-6K-1U Модуль вентиляторный 19" 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером
• R-FAN-2T Модуль вентиляторный, 2 вентилятора с терморегулятором
• R-FAN-2J Модуль вентиляторный, 2 вентилятора, колодка
• R-FAN-3T Модуль вентиляторный, 3 вентилятора с терморегулятором
• R-FAN-3J Модуль вентиляторный, 3 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора, колодка
• R-FAN-F-IP21 Фильтр (170 x 425) для вентиляторов R-FAN
• R-FAN-F-IP55 Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN



Уголки опорные (направляющие)

• УО-45 Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 100 кг.
• УО-45У Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 150 кг.



Кабельные органайзеры

• ВКО-М-18.150 Вертикальный кабельный органайзер в шкаф, ширина 150 мм 18U
• ВКО-М-18.75 Вертикальный кабельный органайзер в шкаф, ширина 75 мм 18U
• СМ Кабельный органайзер одинарный 65 x 45 мм
• СБ Кабельный органайзер одинарный 90 x 65 мм
• ГКО-Л-1 Лоток кабельный горизонтальный 19"
• ГКО-Л-1-9005 Лоток кабельный горизонтальный 19", цвет черный
• ГКО-О-1 Органайзер кабельный горизонтальный 19" 1U с окнами для кабеля
• ГКО-О-1-9005 Органайзер кабельный горизонтальный 19" 1U с окнами для кабеля, цвет черный
• ГКО-4.62 Органайзер кабельный горизонтальный 19" 1U, 4 кольца
• ГКО-4.62-9005 Органайзер кабельный горизонтальный 19" 1U, 4 кольца, цвет черный
• Органайзер кабельный горизонтальный 19" 1U, 6 колец
• ГКО-1-6-9005 Органайзер кабельный горизонтальный 19" 1U, 6 колец, цвет черный
• ГКО-О-2 Органайзер кабельный горизонтальный 19" 2U с окнами для кабеля
• ГКО-О-2-9005 Органайзер кабельный горизонтальный 19" 2U с окнами для кабеля, цвет черный
• ГКО-2-6 Органайзер кабельный горизонтальный 19" 2U, 6 колец
• ГКО-2-6-9005 Органайзер кабельный горизонтальный 19" 2U, 6 колец, цвет черный
• ГКО-У-2 Органайзер кабельный горизонтальный 19" для крепления стяжек 2U
• ГКО-У-2-9005 Органайзер кабельный горизонтальный 19" для крепления стяжек 2U, цвет черный
• ГКО-У Органайзер кабельный горизонтальный 19" для крепления стяжек, оцинкованный
• ГКО-1-9 Органайзер кабельный горизонтальный двусторонний 19" 1U, 9 колец
• ГКО-1-9-9005 Органайзер кабельный горизонтальный двусторонний 19" 1U, 9 колец, цвет черный
• ГКО-2-9 Органайзер кабельный горизонтальный двусторонний 19" 2U, 9 колец
• ГКО-2-9-9005 Органайзер кабельный горизонтальный двусторонний 19" 2U, 9 колец, цвет черный
• ГКО-О-4.62 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца
• ГКО-О-4.62-9005 Органайзер кабельный горизонтальный с окнами 19" 1U, 4 кольца, цвет черный
• СМ-9005 Органайзер кабельный одинарный 65 x 45 мм, цвет черный
• СБ-9005 Органайзер кабельный одинарный 90 x 65 мм, цвет черный
• СБ-Б Органайзер кабельный одинарный изогнутый
• СБ-Б-9005 Органайзер кабельный одинарный изогнутый, цвет черный



Заземление

• ПЗ-ШТК-М Комплект проводов заземления для шкафа ШТК-М, универсальный
• ПЗ-1000.200А Панель заземления вертикальная 1000 мм / 200 А
• ПЗ-19-500.200А Панель заземления горизонтальная/вертикальная 19" 500 мм / 200 А



Ролики для шкафов и стоек

• ШТК-М-150 Комплект грузоподъемных роликов 3" x 2" для шкафов ШТК-М, 4 шт.
• ШТК-М-40 Комплект роликов 2" x 1" для шкафов ШТК-М, 4 шт.



Фальшпанели

• ФП-1 Фальшпанель в шкаф 19" 1U
• ФП-1-9005 Фальшпанель в шкаф 19" 1U, цвет черный
• ФП-2 Фальшпанель в шкаф 19" 2U
• ФП-2-9005 Фальшпанель в шкаф 19" 2U, цвет черный
• ФП-3 Фальшпанель в шкаф 19" 3U
• ФП-3-9005 Фальшпанель в шкаф 19" 3U, цвет черный
• ФП-4 Фальшпанель в шкаф 19" 4U
• ФП-4-9005 Фальшпанель в шкаф 19" 4U, цвет черный
• ФП-5 Фальшпанель в шкаф 19" 5U
• ФП-5-9005 Фальшпанель в шкаф 19" 5U, цвет черный



Полки для шкафов EMS

• Полка приборная раздвижная 19" глубинной 400-600 мм. для шкафов серии EMS глубиной 600-800 мм.



Технические характеристики ЦМО ШТК-М-18.6.6-1ААА

• Высота, U - 18
• Высота, мм - 960
• Ширина, мм - 600
• Глубина, мм - 620
• Полезная глубина, мм - 480
• Вес изделия, кг - 56
• Распределенная нагрузка, кг - 270
• Тип передней двери - Стекло
