Описание Рубеж АМП-2 Ex прот.R3 (взрывозащ.)

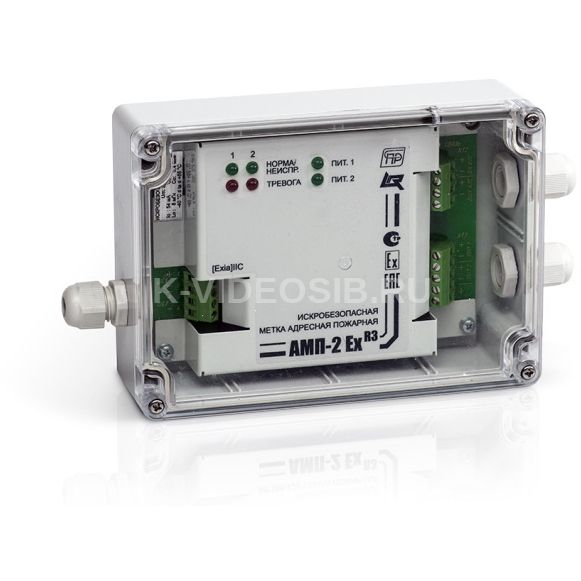

Адресная метка искробезопасная АМП-2 Ex прот.R3 (взрывозащ.) предназначена для контроля за состоянием пожарных и охранных зон во взрывоопасных помещениях и зонах защищаемого объекта посредством двух искробезопасных шлейфов сигнализации. Работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. АМП-2 Ex прот.R3 относится к связанному оборудованию (по ГОСТ 30852.10), имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначена для установки вне взрывоопасных зон помещений и наружных установок. В шлейфы сигнализации метки АМП-2 Ex прот.R3 подключаются устанавливаемые во взрывоопасных зонах серийно выпускаемые извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь i», сертифицированные соответствующим образом, в том числе извещатели пожарные: тепловые ИП101 «Гранат (-МД)», пламени ИП329 «ИО-ЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант (-М)» и другие подобные, формирующие сигнал о своей сработки на адресную метку посредством замыкания/размыкания своих контактов или изменением своего внутреннего сопротивления.

Доступны две тактики работы пожарных шлейфов:
• «Пожар-2» - по сработке одного пожарного извещателя на АМП-2 Ex прот.R3 будет сформирован сигнал «Пожар»;
• «Пожар-1, Пожар-2» - по сработке одного извещателя в шлейфе формируется сигнал «Пожар-1», по второму - «Пожар-2».

Технические характеристики Рубеж АМП-2 Ex прот.R3 (взрывозащ.)

• Модель: АМП-2 Ex прот.R3 (взрывозащ.)
• Тип: Метка адресная искробезопасная
• Напряжение питания: от 10 до 30 В
• Потребляемый ток при напряжении питания 10-14 В (20-28 В):     в дежурном режиме, не более: 70 мА (40 мА)     в режиме тревоги (оба ШС), не более: 100 мА (55 мА)
• Параметры искробезопасной электрической цепи:     максимальное выходное напряжение: 16,5 В     максимальный выходной ток: 54 мА     максимальная внешняя емкость: 0,4 мкФ     максимальная внешняя индуктивность: 8 мГн
• Габаритные размеры модуля, не более: 220х125х55 мм
• Масса, не более: 500 г
