Описание Болид С2000-АР1 исп.04

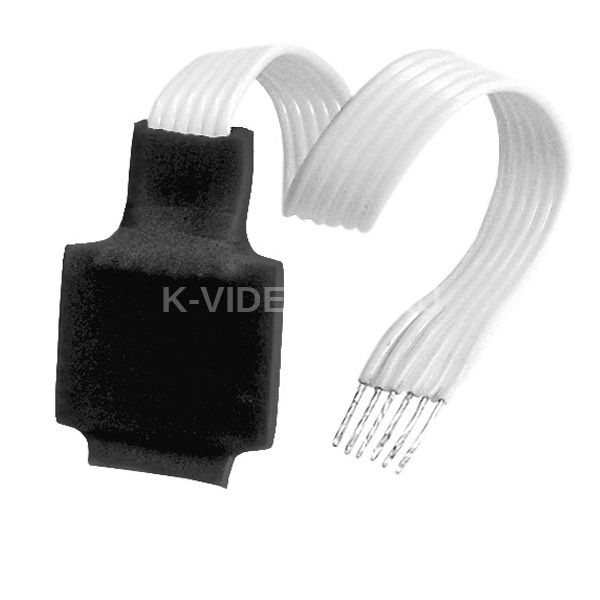

Болид С2000-АР1 исп.04 - адресный расширитель на одну зону сигнализации с управлением индикацией извещателя. Применяется с контроллером "С2000-КДЛ".Выход "Индикация" представляет собой открытый коллектор транзистора BC817-40 с максимальным током насыщения порядка 10 мА, защищенный стабилитроном на 12 В.

Устройство имеет следующие особенности:

• Размещение внутри охранного или пожарного четырехпроводного извещателя
• Питание от двухпроводной линии связи (ДПЛС) контроллера "С2000-КДЛ". Протокол версии 2хх позволяет контролировать напряжение ДПЛС на месте установки извещателя.
• Контроль контактов сигнального реле ("Охрана"), датчика вскрытия корпуса ("Блокировка") и управление индикацией извещателя
• Нормально-замкнутые контакты шлейфов "Охрана" и "Блокировка"
• Адрес расширителя сохраняется в энергонезависимой памяти
• Измерение значения напряжения в ДПЛС в месте установки
• Миниатюрное исполнение
• Двухсторонний SMD монтаж

Перечень извещателей, для которых реализована функция "Управление индикацией"

Технические характеристики Болид С2000-АР1 исп.04

• Количество зон расширения - 1 охранный (пожарный) и 1 блокировочный
• Потребляемый расширителем ток, не более - 600 мкА
• Время фиксации нарушения зоны, не более - 300 мс
• Рабочий диапазон температур - от минус 30 до +55 °С
• Степень защиты оболочки - IP41
• Габаритные размеры - не более 15x11x6 мм
