Описание Болид С2000-УТ-112

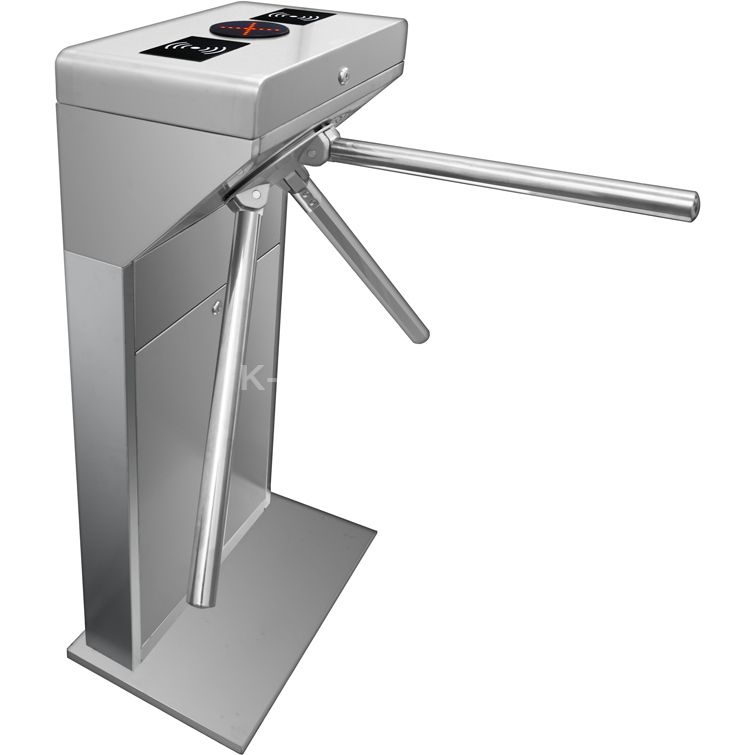

Турникет-трипод

Предназначен для управления потоками людей на проходных и в помещениях

• Встроенный контроллер доступа «С2000-2»
• Турникеты серии «С2000-УТ-11x» оснащены встроенными считывателями карт стандарта Em-Marin, а «С2000-УТ-12x» – стандарта Mifare
• Встроенный преобразователь интерфейсов «С2000-Ethernet» (в моделях «С2000-УТ-1x3» и «С2000-УТ-1x4)
• Встроенный источник питания «МИП-24-УТ» (в моделях «С2000-УТ-1x2» и «С2000-УТ-1x4») с возможностью установки двух АКБ 12 В 7 Ач
• В комплект поставки входит проводной пульт управления
• Функция «Антипаника» - автоматическое опускание планки по дискретному сигналу

Модификации и их отличия:

Модель Формат идентификаторов Питание Интерфейс Комплектация Em-marin «С2000-УТ-112» 220 В: встроенный интеллектуальный источник питания с интерфейсом RS-485, резервное питание – 2 АКБ 12 В 7 Ач RS-485 контроллер «С2000-2» 2 считывателя источник питания

«С2000-УТ-111»	24 В	RS-485	контроллер «С2000-2» 2 считывателя
«С2000-УТ-113»	24 В	Ethernet	контроллер «С2000-2» 2 считывателя «С2000-Ethernet»
«С2000-УТ-114»	220 В: встроенный интеллектуальный источник питания с интерфейсом RS-485, резервное питание – 2 АКБ 12 В 7 Ач	Ethernet	контроллер «С2000-2» 2 считывателя «С2000-Ethernet» источник питания
«С2000-УТ-121»	Mifare	24 В	RS-485	контроллер «С2000-2» 2 считывателя
«С2000-УТ-122»		220 В: встроенный интеллектуальный источник питания с интерфейсом RS-485, резервное питание – 2 АКБ 12 В 7 Ач	RS-485	контроллер «С2000-2» 2 считывателя источник питания
«С2000-УТ-123»		24 В	Ethernet	контроллер «С2000-2» 2 считывателя «С2000-Ethernet»
«С2000-УТ-124»		220 В: встроенный интеллектуальный источник питания с интерфейсом RS-485, резервное питание – 2 АКБ 12 В 7 Ач	Ethernet	контроллер «С2000-2» 2 считывателя «С2000-Ethernet» источник питания



Схема монтажной панели

1 – контроллер доступа «С2000-2». 2 – преобразователь «С2000-Ethernet» (только в «С2000-УТ-113», «С2000-УТ-114», «С2000-УТ-123», «С2000-УТ-124»). 3 – резервированный источник питания «МИП-24-УТ» (только в «С2000-УТ-112», «С2000-УТ-114», «С2000-УТ-122», «С2000-УТ-124»). 4 – клеммный блок XT15. 5 – автоматический выключатель (только в «С2000-УТ-112», «С2000-УТ-114», «С2000-УТ-122», «С2000-УТ-124»). 6 – клемма заземления. 7 – провода подключения АКБ (только в «С2000-УТ-112», «С2000-УТ-114», «С2000-УТ-122», «С2000-УТ-124»)

Технические характеристики Болид С2000-УТ-112

Наименование параметра Значение параметра

Напряжение питания: - для моделей с «МИП-24-УТ» - для моделей без источника питания	150 … 253 В переменного тока 24 … 27,8 В постоянного тока
Ток потребления: - для моделей с «МИП-24-УТ» - для моделей без источника питания	не более 0,8 А не более 2 А
Пропускная способность	до 30 человек/м
Диапазон рабочих температур	от -20 до +60 °C
Относительная влажность	от 10 до 90%
Степень защиты корпуса	IP41
Режим работы	непрерывный круглосуточный
Габаритные размеры (с учетом установленных планок)	778х1008х776 мм
Масса	не более 40 кг



Внешний вид и габаритные размеры турникета
