Описание Болид С2000-БКИ в.3.хх (2xRS-485)

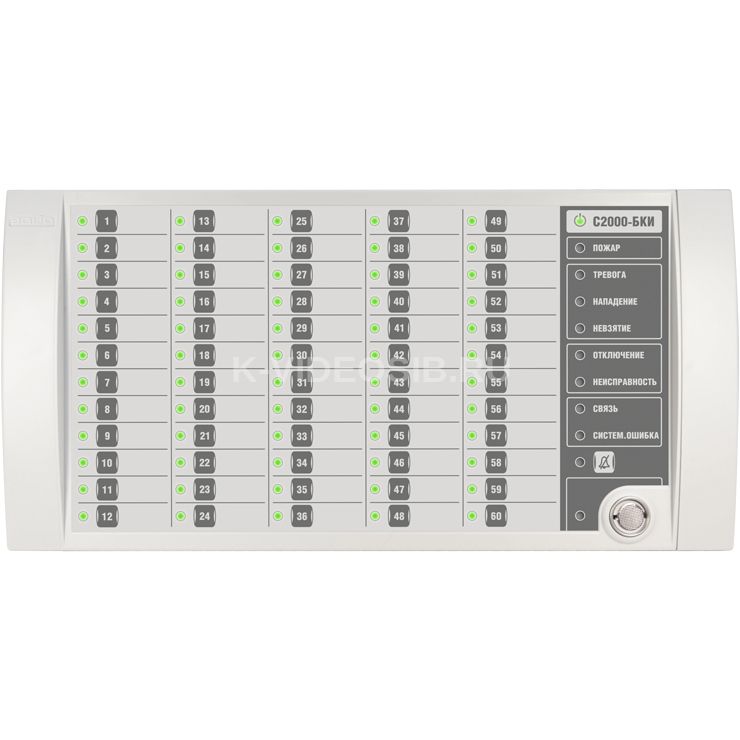

Блок индикации с клавиатурой Болид С2000 - БКИ в.3.хх.

С2000-БКИ" предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М"), ручного управления 60 разделами системы и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в этих разделах.

Данное устройство имеет следующие функциональные особенности:

• Кнопочное управление 60 разделами (взятие под охрану, снятие с охраны) с возможностью ограничения доступа к функции управления
• Подключение считывателя с интерфейсом Touch Memory для контроля доступа к управлению разделами
• Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
• Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ SMD" части системы "Орион Про"
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• Два входа для подключения двух независимых источников питания с контролем их состояния
• Формирование сообщения о вскрытии корпуса на пульт "С2000"
• Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, доступа к управлению, времени звучания звуковой сигнализации, контроля питания
• Часовая синхронизация времени с пультом "С2000" ("С2000M")

Схема внешних соединений блока «С2000-БКИ»

Технические характеристики Болид С2000-БКИ в.3.хх (2xRS-485)

• Световая индикация: 60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион", 7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
• Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
• Интерфейс подключаемых считывателей: Dallas Touch Memory
• Управление светодиодами считывателя:
  • Одним светодиодом
  • Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
• Встроенный звуковой сигнализатор: есть
• Датчик вскрытия корпуса: микропереключатель
• Коммуникационный порт (для работы в ИСО "Орион"): RS-485, протокол Орион
• Питание блока: от внешнего источника постоянного тока
• Напряжение питания: 10,2 ÷ 28,0 В постоянного тока
• Количество вводов питания: 2
• Потребляемая мощность: не более 3 Вт
• Потребляемый ток:
  • в тревожном режиме: не более 200 мА при напряжении 12 В, не более 100 мА при напряжении 24 В
  • в дежурном режиме (все индикаторы выключены): не более 50 мА при напряжении 12 В, не более 50 мА при напряжении 24 В
• Готовность к работе после включения питания: не более 2 с
• Рабочий диапазон температур: от -30 до +50 °C
• Относительная влажность: до 98% при +25 °C
• Степень защиты корпуса: IР20
• Габаритные размеры: 340х170х27 мм
• Вес блока: не более 0.6 кг
• Средний срок службы: 10 лет
• Программирование блока: программа UProg.exe
• Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип монтажа: настенный навесной
