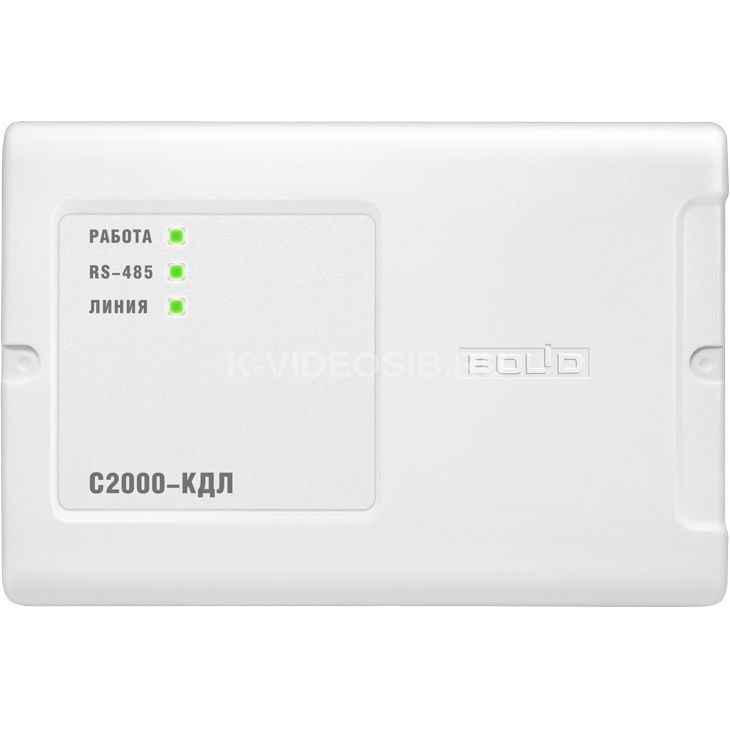

Описание Болид С2000-КДЛ

Контроллер двухпроводной линии связи Болид С2000-КДЛ, входящий в состав системы передачи извещений "СПИ-2000А" интегрированной системы охраны "Орион", предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных зон, которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями адресных расширителей, управления выходами адресных сигнально-пусковых блоков, включенных параллельно в двухпроводную линию связи (ДПЛС), выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000" (версии 1.20 и выше) или компьютер по интерфейсу RS-485, также для локального управления собственными адресными зонами и централизованным управлением зонами, входящими в состав разделов системы.

Контроллер имеет следующие особенности:

• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Применения изоляторов короткого замыкания "БРИЗ" и "БРИЗ исп.01" для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресно-аналоговыми дымовыми извещателями "ДИП-34А": - назначение порога предварительного оповещения "Внимание" и порога "Пожар" - задание временных зон "День" и "Ночь" с назначением порогов "Внимание" и "Пожар" отдельно для каждой временной зоны - назначение уровня запыленности - передача извещений "Требуется обслуживание", "Внимание", "Пожар","Неисправность"
• Работа с адресными пожарными извещателями "С2000-ИП" и "ИПР 513-ЗА"
• Работа с двухадресными счетчиками расхода "С2000-АСР2", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
• Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ"
• Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8"
• Управление исполнительными устройствами через адресный релейный блок "С2000-СП2"
• Подключение считывателей ключей Тоuch Меmогу, карт Proximity, а также клавиатур для считывания РIN-кодов
• Поддержка двух интерфейсов считывателей Тоuch Меmогу и Wiegand
• Как локальное, так и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде (одно или двухцветном)
• Передача состояний зон и сообщений по интерфейсу RS-485 на пульт "С2000" или АРМ "Орион"
• Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно
• Использование "С2000-ИП" в качестве измерителя температуры с изменяющимися порогами на включение и выключение исполнительных устройств
• Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54

Технические характеристики Болид С2000-КДЛ

• Количество подключаемых адресных устройств - от 1 до 127
• Напряжение питания - от 10 до 28 В
• Потребляемый контроллером ток: - при отсутствии адресных устройств - 70 мА - при подключенных адресных устройствах - 70 мА и дополнительно суммарный ток потребления адресных устройств
• Объем буфера событий - 255
• Количество кодов ключей (карточек) - до 512
• Длина двухпроводной линии - до 700 м
• Рабочий диапазон температур - от минус 30 до +55 °С
• Габаритные размеры - 156×107×39 мммм
