Описание Тахион ПБС-20/60А

Прожектор белого света ПБС-20/60 А предназначен для освещения объектов в условиях недостаточной освещенности и в полной темноте. Применяется в составе систем освещения, сигнализации и видеонаблюдения совместно с видеокамерами.

Прожектор имеет функции:

- включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

ПБС-20/60 А имеет защиту от переполюсовки. Выпускаются по техническим условиям ТУ 26.30.50-077-31006686-2017.

Прожектор соответствует:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

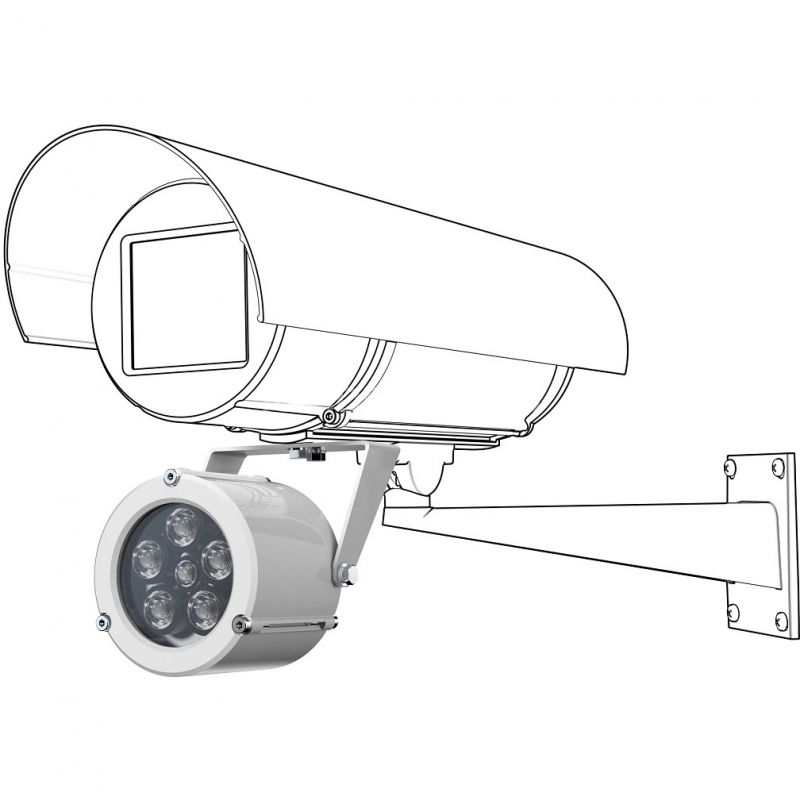

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ

ВАРИАНТЫ ПИТАНИЯ, УПРАВЛЕНИЯ ПИТАНИЕ НЕПОСРЕДСТВЕННО ОТ ИСТОЧНИКА ПИТАНИЯ ИЛИ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), УПРАВЛЕНИЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

ПИТАНИЕ ОТ ИСТОЧНИКА ПИТАНИЯ ТЕРМОКОЖУХА ВИДЕОКАМЕРЫ, ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ РЕЛЕ ВИДЕОКАМЕРЫ ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

ПИТАНИЕ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» (ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ 1 МИН) И ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ТОЛЬКО ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН НАСТЕННЫЙ

1 – прожектор; 2 – кронштейн; 3 – винт М5х10; 4 – шайба 5; 5 – шайба стопорная 5

Технические характеристики Тахион ПБС-20/60А

Характеристика ПБС-20/60А Дальность с ТВ камерой с чувств. 0,005 лк*, м 20 Предельная дальность с освещенностью 1 лк, м 30 Угол освещения 60° Напряжение питания, В DC 12 ± 10 %** Мощность потребления, Вт – в режиме освещения 7,5 / 10,5 (обогрев 3 Вт) – в ждущем режиме 0,25 / 3,25 Порог включения, лк 10 ± 5 Цветовая температура, К 3000–3200 Длина кабеля питания/управления (4х0,5 мм²), м 1 Максимальная длина кабеля управления***(рис.), м, не более 300 Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Влажность воздуха при +25 °С, % до 100 Масса с упаковкой, кг, не более 1,0 Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002**** Режим работы круглосуточный

** Под заказ возможно изготовление ПБС-50/20 А, ПБС-25/45 А, ПБС-20/60 А с напряжением питания 24 В DC ± 10 % (комплект модификации 024, см. гарантийный талон). *** Кабель UTP 2х0,22 в комплект поставки не входит. **** Другой цвет покрытия по отдельной заявке.
