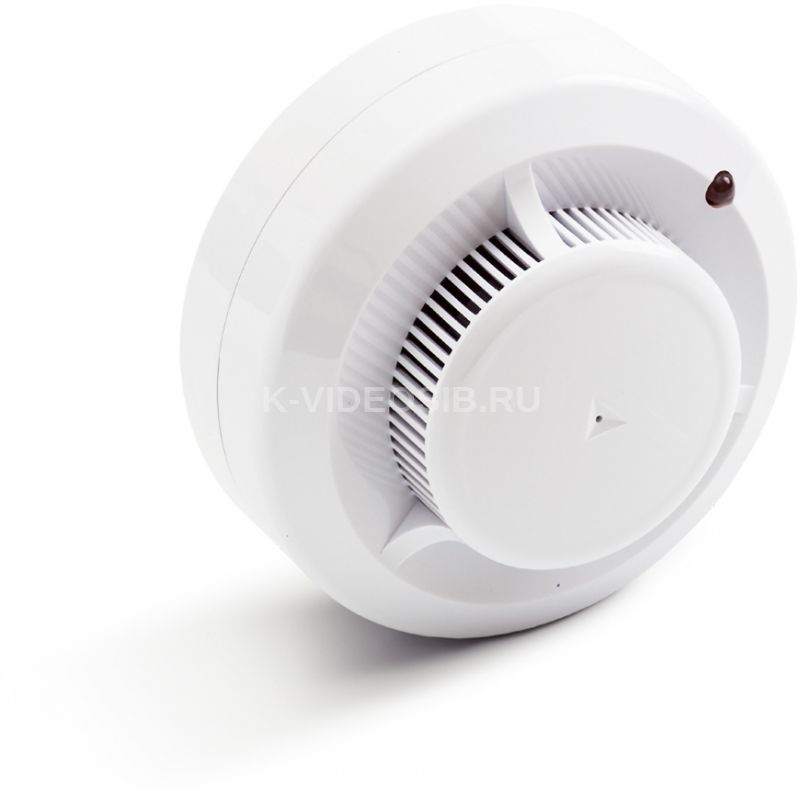

Описание Рубеж ИП 212-141М V1.04 сетка металлическая

Рубеж ИП 212-141М V1.04 с металлической сеткой.

Арт.: RBZ-339513

Извещатель пожарный дымовой оптико-электронный  ИП 212-141 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
• уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1000 Ом;
• тестирование работоспособности с помощью специального устройства;
• светодиодная индикация режимов «Норма» и «Пожар»;
• горизонтальный круговой дымозаход;
• установка на подвесной потолок, используя для этого специальное базовое основание, совмещенное с монтажным кольцом.

Состояние «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в базовое основание извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Схема подключения ИП 212-141 к приемно-контрольному прибору

Схема подключения ИП 212-141 с использованием УС-01

Схема подключения ИП 212-141 с использованием УС-02

Установка ИП 212-141 в подвесной потолок

Извещатель ИП 212-141М может иметь следующие варианты исполнения:

• с винтовыми контактами для крепления проводов;
• с 5-м контактом для подключения экрана кабеля;
• влагозащищенное исполнение;
• с металлической сеткой на дымовой камере;
• с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:

1 – Обозначение типа извещателя: ИП 212-141М.

2 – Тип контактов для крепления проводов АЛС: V – зажимные, W – винтовые.

3 – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок.

4 – Устройство согласования (УС): 0 – без УС, 1 – с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.

5 – Количество контактов: 4 – 4 контакта, 5 – 5 контактов.

6 – Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

*Возможны комбинации из нескольких дополнительный опций.

Технические характеристики Рубеж ИП 212-141М V1.04 сетка металлическая

Параметр Значение

Напряжение питания, В	от 9 до 30
Ток потребления в дежурном режиме, мкА, не более	45
Чувствительность, дБ/м	от 0,05 до 0,2
Инерционность срабатывания, сек, не более	9
Тип установки	На основной потолок
Внутреннее сопротивление в режиме "пожар", не более, Ом	1000
Оптический индикатор состояния	Красный
Способ тестирования	Иголкой через технологическое отверстие
Степень жесткости к электромагнитным помехам	4
Масса извещателя без базового основания, г, не более	210
Масса извещателя с базовым основанием, г, не более	210
Диаметр извещателя без базового основания, мм, не более	106
Высота извещателя без базового основания, мм, не более	46
Диаметр извещателя с базовым основанием, мм, не более	94
Высота извещателя с базовым основанием, мм, не более	44
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -45 до +55
