Описание Рубеж ИП 212-45 V1.04 (ДИП-45)

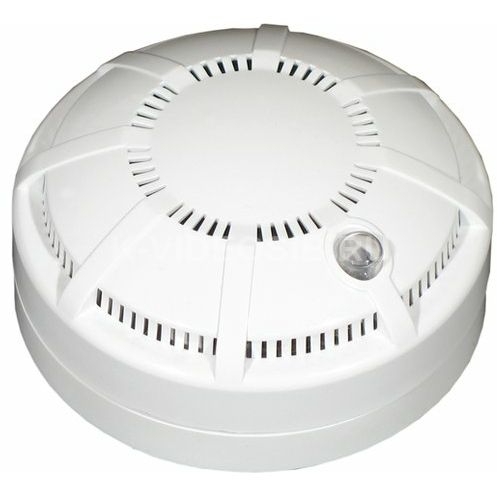

Рубеж ИП 212-45 (ДИП-45) - извещатель пожарный дымовой оптико-электронный, предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется, в основном, на объекты коммерческого характера, такие как промышленные помещения, гостиничные комплексы, рестораны, кафе, магазины, административные здания, торговые центры, офисные помещения, коттеджи и многие другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя. Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта. Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:

• ППК-2;
• «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
• ППКОП 0104065-20-1 "Сигнал-20";
• приборами Гранд Магистр;
• приборами Гранит;
• приборами ВЭРС;
• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе
• сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

Предусмотрена специальная модификация встроенного в розетку извещателя монтажного кольца для установки извещателя ИП 212-45 в подвесной потолок.

ОСОБЕННОСТИ

Улучшенные потребительские свойства: - в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания; - горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма; - промигивание светодиода в дежурном режиме; - удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов; - корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС, выпускается в любой цветовой гамме по требованию заказчика; - малые габаритные размеры и евродизайн корпуса; - безупречная репутация.

Безвинтовой способ крепления проводов: - БЫСТРОТА крепления проводов уменьшение времени, затрачиваемого на подключение проводов, связано с применением кнопки-зажима; - НАДЕЖНОСТЬ электрического контакта с течением времени за счет упругого поджима проводов невозможно ослабление зажима; - КОМПАКТНОСТЬ зажимного устройства соседнее расположение контактов «питание» и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов. - снижение вероятности потери электрического контакта в соединении; - предусмотрена возможность применения защиты от съема датчика без специального инструмента.

Аэродинамические показатели: - в извещателе ИП 212-45 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели.

Унификация деталей: - универсальная розетка в конструкции извещателя дает возможность простой взаимозамены с другими извещателями производства Компании «РУБЕЖ» при монтаже ИП 212-41, ИП 212-141, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов).

Технические характеристики Рубеж ИП 212-45 V1.04 (ДИП-45)

• Чувствительность извещателя 0,05-0,2 дБ/м
• Напряжение питания 9-30 В
• Ток потребления в дежурном режиме не более 0,045 мА
• Инерционность срабатывания не более 9 сек
• Допустимый уровень воздействия фоновой освещенности 12000 лк
• Допустимая скорость воздушного потока до 10 м/с
• Помехоустойчивость ( по ГОСТ Р 53325): - к наносекундным импульсам напряжения 3 степень - к электростатическому разряду 3 степень - к электромагнитному полю 3 степень
• Способ защиты от поражения электрическим током 3 класс
• Степень защиты оболочки извещателя IP 30
• Габаритные размеры ∅94х46 мм
• Вес извещателя 210 г.
• Максимальная относительная влажность 93 ± 1%
• Диапазон рабочих температур -45-+55 °С
• Средний срок службы не менее 10 лет.
