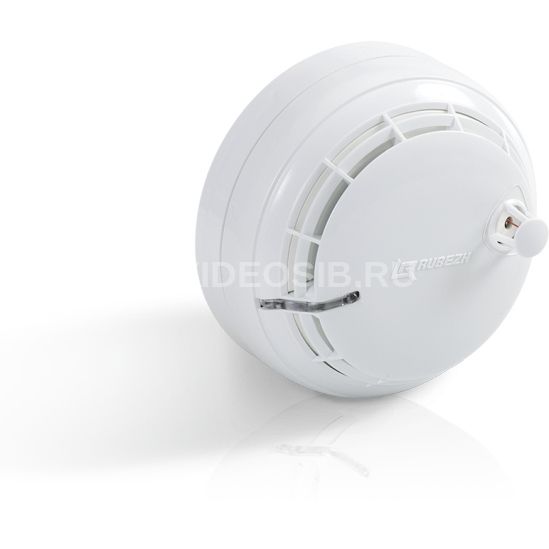

Описание Рубеж ИП 212/101-64-PR-R3 без б/о

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации, а также повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

Извещатель ИП 212/101-64-PR-R3 предназначен для работы с приборами приемно-контрольными «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «Рубеж-КАУ2» прот.R3 или «R3-Рубеж-КАУ2».

Извещатель определяет возгорание по: концентрации дыма, максимальной температуре и скорости нарастания температуры.

Извещатель выполняет следующие функции:

• обладает тремя способами определения возгораний - по концентрации дыма, по максимальной температуре и по скорости нарастания температуры;
• обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
• формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
• имеет индикацию режима работы извещателя;
• имеет автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
• тестируется работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

Извещатель используется совместно с базовыми основаниями W1, W2 или с ИЗ-1Б-R3.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя.

Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

Варианты исполнения базовых оснований позволяют устанавливать извещатель как на основной несущий потолок (основание W1.02 или W1.03), так и на подвесной потолок (основание W2.02 или W2.03). Для удобства монтажа экранированных кабелей АЛС предусмотрены базовые основания с контактом крепления экрана (W1.03 и  W2.03).

Извещатель поставляется в комплекте с базовым основанием W1.ХХ или W2.ХХ Конкретная модель базового основания указывается при заказе, например, ИП 212/101-64-PR-R3 W1.02.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212/101-64-PR-R3 c ИЗ-1Б-R3.

Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 212/101-64-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 212/101-64-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212/101-64-PR-R3 + 1 адрес ИЗ-1Б-R3).

Схема подключения базовых оснований извещателей к адресным линиям связи

Технические характеристики Рубеж ИП 212/101-64-PR-R3 без б/о

• Питание: от АЛС
• Чувствительность извещателя: от 0,05 до 0,20 дБ/м
• Температура срабатывания извещателя по тепловому каналу: от 54 до 70 °С
• Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар»: 0,2Гц/2 Гц
• Габаритные размеры извещателя:
  • с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более: Ø94×58 мм
  • с базовыми основаниями W2.02, W2.03, не более: Ø143×79 мм
• Масса извещателя:
  • с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более: 180 г
  • с базовыми основаниями W2.02, W2.03, не более: 210 г
• Рабочий диапазон температур:: от минус 25 до плюс 55°С
• Степень защиты, обеспечиваемая оболочкой извещателя: IP40
• Средний срок службы, не менее: 10 лет
